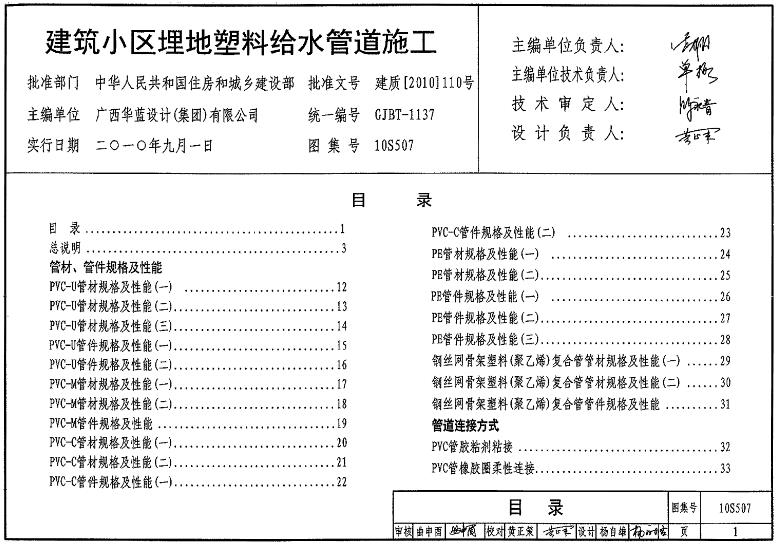

10S507《建筑小区埋地塑料给水管道施工》图集主要包含以下内容：

一、适用范围

• 该图集适用于管顶最大覆土深度小于或等于3.0m，管径系列范围为dn20～315，长期水温不高于30℃，工作压力不大于0.7MPa的建筑小区和工业厂区中生活区的埋地塑料给水管道工程。

• 适用于道路车辆荷载为城-B级、其他地面堆积荷载为10K/m²的一般土质条件下的室外埋地塑料给水管道施工。

• 对于特殊地质条件，如软土地基（淤泥、淤泥质土、冲填土等）和湿陷性黄土、膨胀土、多年冻土地区，应根据相关规范或标准另行处理。

二、管材与管件

• 图集主要编制了硬聚氯乙烯(PVC-U)、抗冲改性聚氯乙烯(PVC-M)、氯化聚氯乙烯(PVC-C)、聚乙烯(PE)和钢丝网骨架塑料(聚乙烯)复合管等五种管材的性能和规格。

• 详细介绍了各种管材的规格、性能参数以及不同管材之间的优缺点，为设计人员提供了选材依据。

• 同时，图集还包含了各种管件的规格及性能，如粘接接口注塑管件、承口管件、分水鞍等，以及管件与管材的连接方式和安装要求。

三、管道连接方式

• 图集提供了多种管道连接方式，包括粘接连接、橡胶圈柔性连接、鞍形连接、法兰连接、热熔连接和电熔连接等。

• 详细说明了各种连接方式的适用范围、操作步骤、注意事项以及连接质量的要求，为施工人员提供了详细的施工指导。

四、施工详图与附属构筑物

• 图集包含了管道暗沟穿越车行道安装、管道与阀门井、水表井、排气阀井的连接工艺图等施工详图，为施工人员提供了具体的施工方法和步骤。

• 同时，图集还提供了直埋式弹性座密封闸阀装配图、基础及回填等附属构筑物的施工详图，确保管道系统的完整性和安全性。

五、其他注意事项

• 图集还强调了施工过程中的一些注意事项，如管道试压、回填材料的选择与压实度要求等，以确保管道系统的质量和使用寿命。

• 此外，图集还提供了相关的技术要求和验收标准，为工程的验收提供了依据。

综上所述，10S507《建筑小区埋地塑料给水管道施工》图集是一部全面、系统的技术文件，为建筑小区和工业厂区中埋地塑料给水管道工程的设计、选材、施工和验收提供了全面的指导和依据。设计人员可直接选用图集中的相关内容和数据，施工人员可照图施工，以确保工程的质量和进度。
