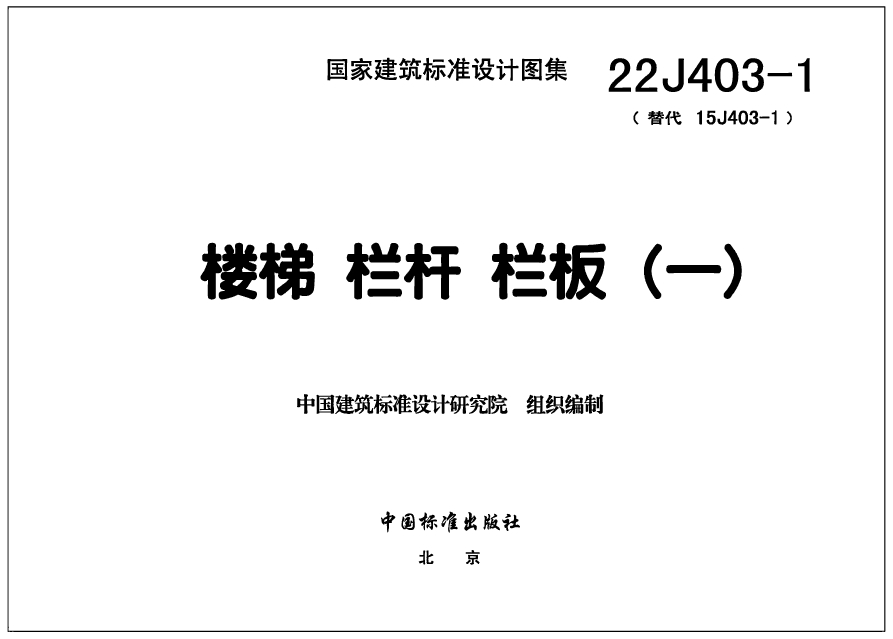

22J403-1楼梯栏杆栏板（一）是一部重要的国标图集，为民用建筑的楼梯、栏杆、栏板设计提供了详细的指导和参考。以下是对其的详细介绍：

一、图集概述

• 编制基础：该图集是在原图集15J403-1基础上修编而成的，编制依据近年新发布的国家相关标准，并参考了报批中的相关国家强制性标准条款。

• 主要内容：涵盖了楼梯和栏杆、栏板及扶手的基本技术和设计要求；楼梯栏杆、栏板；平台栏杆、栏板；特殊场所栏杆、栏板的选用和详图；工程实例以及相关构造节点等。

• 适用范围：适用于各类民用建筑的楼梯、栏杆、栏板设计，包括住宅、公共建筑、地下半地下室、汽车库等。

二、设计要点

1. 基本技术要求：

• 栏杆和栏板应牢固可靠，防止因外力作用而发生断裂或脱落。

• 应具备一定的抗冲击性能，能够承受一定强度的撞击力而不变形或断裂。

• 栏板表面应防滑，避免行人因湿滑而滑倒。

• 栏杆高度、间距、强度、稳定性等需符合安全标准。

2. 主要构造形式和尺寸：

• 楼梯栏杆栏板主要构造形式包括实心板、空心板、玻璃板等。

• 实心板一般采用木材、金属或复合材料制成，空心板常采用金属或塑料材质，玻璃板则可选用钢化玻璃或夹胶玻璃。

• 栏板的尺寸取决于楼梯的宽度和高度，高度一般在90~110厘米之间，宽度则与楼梯宽度相匹配。

3. 材料选择：

• 不锈钢：抗腐蚀性强，易于清洁，美观耐用。

• 木材：纹理丰富，触感舒适，但防腐性能较差。

• 铝合金：重量轻，强度高，耐用性好，但价格稍高。

• 玻璃：透光性好，视觉效果佳，但易碎，需要加强安全措施。

4. 连接方式和支撑结构：

• 连接方式包括焊接连接、螺栓连接和卡扣连接等。

• 支撑结构的设计要考虑材料的强度、尺寸和连接方式，同时要兼顾美观性和经济性。

三、工程实例与构造节点

图集中提供了多个工程实例和构造节点详图，包括楼梯栏杆、栏板、平台栏杆、栏板以及特殊场所栏杆、栏板的选用和详图。这些实例和详图有助于设计人员更好地理解和应用图集中的设计要求和构造方法。

四、使用注意事项

1. 设计人员应根据具体项目的需求，参考图集中的设计要求和详图进行设计。

2. 在施工过程中，应严格按照图集要求进行施工，确保施工质量和安全。

3. 定期对楼梯栏杆栏板进行检查和维护，及时发现问题并处理。

综上所述，22J403-1楼梯栏杆栏板（一）图集为民用建筑的楼梯、栏杆、栏板设计提供了全面的指导和参考。设计人员应认真阅读图集内容，并结合具体项目需求进行合理选用和设计。
