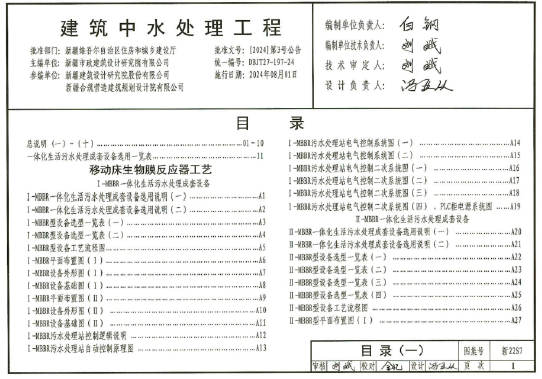

“新22S7 建筑中水处理工程”是新疆维吾尔自治区发布的工程建设标准设计图集，以下从其基本情况、系统组成、处理工艺、应用价值几个方面展开介绍：

基本情况

该图集由新疆维吾尔自治区建设标准服务中心组织相关单位编制，审查组专家参与图集审查工作，确保了图集内容的专业性和权威性。它适用于各类民用建筑物和建筑小区5 - 100m³/h的中水处理工程，工业建筑中生活污水再生利用的中水处理工程也可参照选用。

系统组成

• 中水原水收集系统：负责收集、输送中水原水到中水处理设施，管道系统和附属构筑物构成这一系统。根据中水原水水质，有合流集水系统和分流集水系统两类。合流集水系统将生活污水和废水用一套管道排出，具有管道布置设计简单、水量充足稳定等优点，但原水水质差、处理工艺复杂；分流集水系统则能更好地保证原水水质。

• 中水处理系统：由前处理、主要处理和后处理三部分组成。前处理截留中水原水中较大的悬浮物、漂浮物和杂质，分离油脂，调节水量、水质和pH值，主要处理设施有格栅、滤网、沉砂池、隔油井、化粪池等；主要处理去除水中的有机物、无机物等，主要处理设施包括沉淀池、混凝池、气浮池和生物处理设施等；后处理是对中水供水水质要求很高时进行的深度处理，常用的处理工艺有膜滤、活性炭吸附和消毒等，主要处理设施包括滤池、吸附池、消毒设施等。

• 中水供水系统：由中水配水管网（包括干管、立管、横管）、中水贮水池、中水高位水箱、控制和配水附件、计量设备等组成。中水供水管道系统应单独设置，管网系统的类型、供水方式、系统组成、管道敷设形式和水力计算的方法均与给水系统相同，但在范围、水质、使用等方面有些限定和特殊要求。中水供水管道必须采用耐腐蚀性管材，不得采用非镀锌钢管，中水贮水池宜采用耐腐蚀、易清垢的材料制作。中水管道上部装有取水接口时，必须采取严格的防止误饮、误用的设施。

处理工艺

• 曝气生物滤池处理工艺：图集中包含一段和二段曝气生物滤池处理工艺流程图、不同处理水量所需设备及建筑面积表、处理工艺流程图管线规格表、处理流程平面布置图、不同处理水量所需构筑物尺寸表、电气控制原理图及控制要求等内容。曝气生物滤池一体化设备规格参数表也详细列出，为工程设计和施工提供了具体的技术参数和指导。

• 膜生物反应器（MBR）处理工艺：涵盖了好氧膜生物反应器工艺流程图（内置式和外置式）、缺氧 - 好氧膜生物反应器工艺流程图（内置式和外置式）、不同处理水量所需设备及建筑面积表、膜生物反应器工艺流程图管线规格表、好氧处理流程平面布置图、缺氧 - 好氧处理流程平面布置图、不同处理水量所需构筑物尺寸表、电气控制原理图及控制要求、平板式膜组件和中空纤维膜组件说明及安装图、MBR中水处理成套设备设计选用说明和平立面图等内容，全面展示了MBR处理工艺的设计和应用要点。

• 其他处理工艺：还包括生物接触氧化中水处理工艺、气浮 - 过滤中水处理工艺、周期循环活性污泥法（CASS）中水处理工艺等，每种工艺都有详细的设计说明、工艺流程图、设备表、平面布置图、剖面图、电气控制原理图及控制要求等内容，为设计人员提供了丰富的选择。

应用价值

• 规范设计与施工：通过统一的设计标准和施工规范，确保了建筑中水处理工程的设计合理性和施工质量，减少了工程质量问题的发生，提高了中水系统的可靠性和稳定性。

• 提高设计效率：设计人员可以直接参考图集中的典型设计和相关数据，快速完成建筑中水处理工程的设计工作，避免了重复劳动和设计错误，大大缩短了设计周期。

• 促进技术交流与发展：为新疆地区建筑中水处理工程领域的技术人员提供了一个交流和学习的平台，促进了新技术、新材料、新工艺在建筑中水处理工程中的应用和发展。
