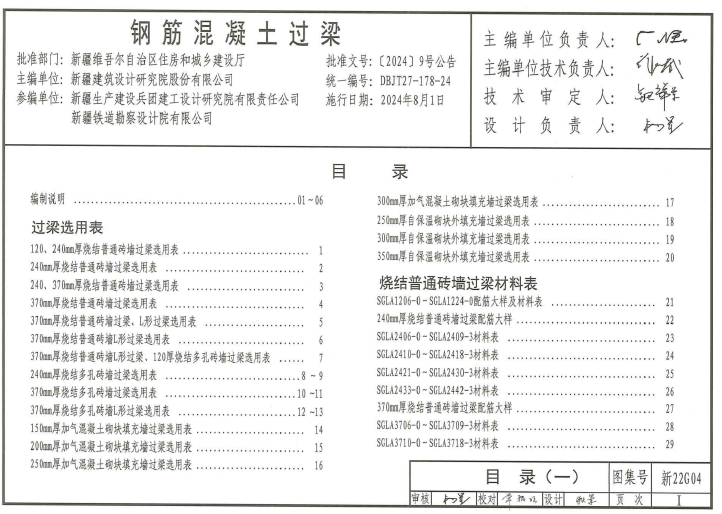

新22G04《钢筋混凝土过梁》主要包含以下内容：

一、编制依据与适用范围

• 编制依据：该图集根据新疆维吾尔自治区住房和城乡建设厅、新疆维吾尔自治区市场监督管理局发布的相关文件进行编制，并参考了多项国家及地方的工程建设标准规范。

• 适用范围：本图集适用于一般民用与工业建筑中采用烧结普通砖砌体、烧结多孔砖砌体、加气混凝土砌块（填充墙）及外墙自保温砌块填充墙的门窗洞口预制或现浇钢筋混凝土过梁。同时，也适用于抗震设防烈度为6度~9度地区的过梁，但本图集未考虑振动的影响。

二、过梁类型与构造

• 过梁类型：钢筋混凝土过梁有现浇和预制之分。现浇钢筋混凝土过梁在现场支模、轧钢筋、浇筑混凝土；预制装配式过梁则事先预制好后直接进入现场安装，施工速度快，是最常用的一种方式。

• 构造要求：过梁断面通常采用矩形，以利于施工。梁高应按结构计算确定，且应配合砖的规格尺寸。过梁宽度一般同砖墙厚，其两端伸入墙内支承长度不小于规定值（如240mm或根据抗震设防烈度调整）。

三、设计参数与要求

• 设计参数：图集中给出了过梁的设计参数，如跨度、荷载、配筋等，供设计人员参考。

• 设计要求：

• 过梁的设计应满足承载力和变形要求。

• 在寒冷地区，为了避免在过梁内表面产生凝结水，可采用L形界面或组合式过梁，也可全部把梁包起来。

• 抗震设防烈度为6~8度时，过梁支承长度为250mm；9度时，过梁支承长度改为360mm（即过梁长度为过梁净跨加720mm），钢筋长度及箍筋数量需自行调整。

四、构造详图与节点处理

图集中包含了各种钢筋混凝土过梁的构造详图，如过梁平面布置图、剖面图、节点详图等。这些构造详图详细展示了过梁的尺寸、形状、配筋等关键信息，为施工人员提供了准确的施工依据。

五、其他注意事项

• 在使用图集时，应仔细阅读图集中的说明和注释，以确保正确理解和应用图集中的内容。

• 图集中的内容仅供参考，具体设计和施工时应结合实际情况进行综合考虑和判断。

• 对于图集中未涉及的内容或特殊情况，应咨询相关专业人员或依据相关标准和规范进行处理。

综上所述，新22G04《钢筋混凝土过梁》图集是一本非常实用的工具书，它包含了丰富的钢筋混凝土过梁知识和实践经验，对于提高钢筋混凝土过梁的设计和施工水平具有重要意义。
