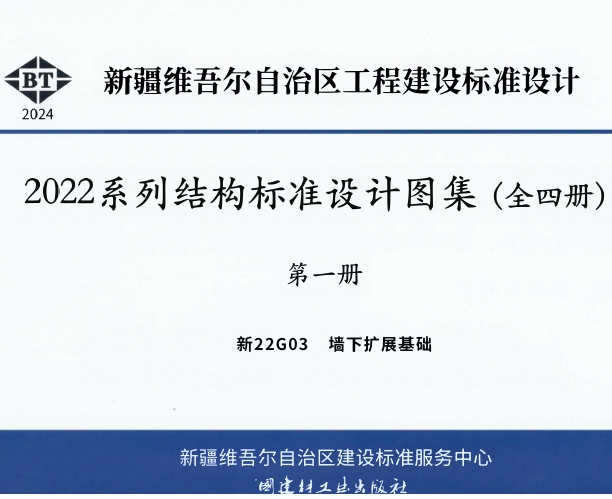

新22G03《墙下扩展基础》主要包含以下内容：

一、编制依据与适用范围

• 编制依据：新22G03图集是以原新12G03《墙下扩展基础》图集为基础，根据新疆维吾尔自治区住房和城乡建设厅、新疆维吾尔自治区市场监督管理局发布的相关文件进行编制。同时，该图集还参考了多项国家及地方的工程建设标准规范。

• 适用范围：本图集适用于抗震设防烈度为6度~9度区的砌体墙下扩展基础（含无筋扩展基础及钢筋混凝土扩展基础），但不适用有地下水的工程。无筋扩展基础是指由砖、平毛石、混凝土或毛石混凝土材料组成的，且不需要配置钢筋的墙下条形基础。

二、基础类型与构造

• 无筋扩展基础：包括砖基础、平毛石基础、毛石（素）混凝土基础等类型。这些基础类型主要适用于荷载较小、地基条件较好的情况。

• 钢筋混凝土扩展基础：指墙下现浇钢筋混凝土条形基础，适用于荷载较大、地基条件较差或需要更高承载力的情况。

三、基础设计计算与要求

• 设计计算：基础设计计算按现行国家标准《建筑地基基础设计规范》GB 50007进行，其稳定和变形应由设计人复核确定。

• 设计要求：

• 基础设计工作年限不应低于上部主体结构的设计工作年限。

• 本图集基础设计工作年限为50年，安全等级为二级，重要性系数1.0。

四、构造详图与节点处理

图集中包含了各种墙下扩展基础的构造详图，如基础平面布置图、基础剖面图、节点详图等。这些构造详图详细展示了基础的尺寸、形状、配筋等关键信息，为施工人员提供了准确的施工依据。

五、其他注意事项

• 在使用图集时，应仔细阅读图集中的说明和注释，以确保正确理解和应用图集中的内容。

• 图集中的内容仅供参考，具体设计和施工时应结合实际情况进行综合考虑和判断。

• 对于图集中未涉及的内容或特殊情况，应咨询相关专业人员或依据相关标准和规范进行处理。

综上所述，新22G03《墙下扩展基础》图集是一本非常实用的工具书，它包含了丰富的墙下扩展基础知识和实践经验，对于提高墙下扩展基础的设计和施工水平具有重要意义。
