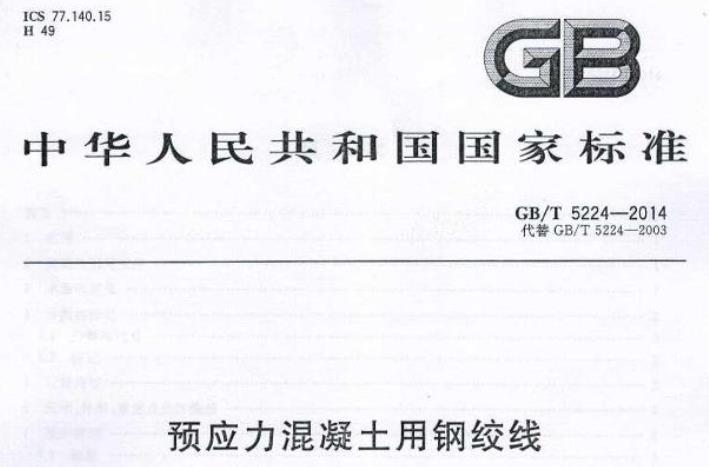

GBT5224-2014《预应力混凝土用钢绞线》是中华人民共和国国家质量监督检验检疫总局和中国国家标准化管理委员会共同制定的国家标准。该标准主要包含了以下内容：

一、标准概述

• 标准编号：GB/T 5224-2014

• 发布时间：2014年

• 实施时间：具体实施时间可能根据发布后的官方通知确定，但一般会在发布后一段时间内实施

• 适用范围：本标准适用于由冷拉光圆钢丝及刻痕钢丝捻制的用于预应力混凝土结构的钢绞线（以下简称钢绞线）。

二、主要内容

1. 术语和定义：

• 定义了标准型钢绞线、刻痕钢绞线、模拔型钢绞线、公称直径等术语和定义，以确保标准中的术语具有明确的含义。

2. 分类和标记：

• 钢绞线按结构分为8类，包括用两根、三根、七根、十九根钢丝等不同组合捻制的钢绞线，并给出了相应的结构代号。

• 规定了钢绞线的标记内容，包括预应力、结构代号、公称直径、强度级别和标准编号等。

3. 订货内容：

• 明确了按本标准订货的合同应包含的主要内容，包括标准编号、产品名称、强度级别、结构代号、钢绞线尺寸、长度（或盘径）及重量（或数量、或盘重）等。

4. 尺寸、外形、重量及允许偏差：

• 规定了不同结构钢绞线的尺寸、外形及允许偏差，以及每米理论重量等参数。

5. 技术要求：

• 包括力学性能（如抗拉强度、屈服强度、伸长率等）、表面质量、钢绞线的伸直性、疲劳性能、偏斜拉伸性能和应力腐蚀性能等要求。

6. 试验方法：

• 规定了钢绞线的试验方法，包括表面检验、外形尺寸检验、拉伸试验、应力松弛性能试验、疲劳试验、偏斜拉伸试验、应力腐蚀试验等。

7. 检验规则：

• 包括交货检验和特征值检验的规则，以及数值修约的规定。

8. 包装、标志及质量证明书：

• 规定了钢绞线的包装、标志和质量证明书的要求，以确保产品的可追溯性和质量信息的完整性。

三、技术变化

与GB/T 5224-2003相比，GB/T 5224-2014主要技术内容变化如下：

• 增加了19丝钢绞线类别、规格、强度级别。

• 增加了7丝钢绞线的规格。

• 规定了最大力的最大值，取消供方每一交货批钢绞线的实际强度不能高于其抗拉强度级别200MPa的限制。

• 将松弛试验初始力由特征最大力百分比改为实际最大力百分比，并增加了如无特殊要求只进行初始力为70%实际最大力Fw的松弛试验的要求。

• 调整了0.2%屈服力值的范围。

• 增大了部分规格钢绞线的盘径，并增加了重量偏差要求。

• 增加了钢绞线特征值附录等内容。

四、标准的重要性

GB/T 5224-2014《预应力混凝土用钢绞线》的制定和实施，对于规范预应力混凝土用钢绞线的生产、检验和使用具有重要意义。它有助于确保钢绞线的质量符合国家标准，提高预应力混凝土结构的安全性和耐久性。同时，该标准也为相关企业和机构在钢绞线的研发、生产、检验和使用过程中提供了重要的参考和指导。
