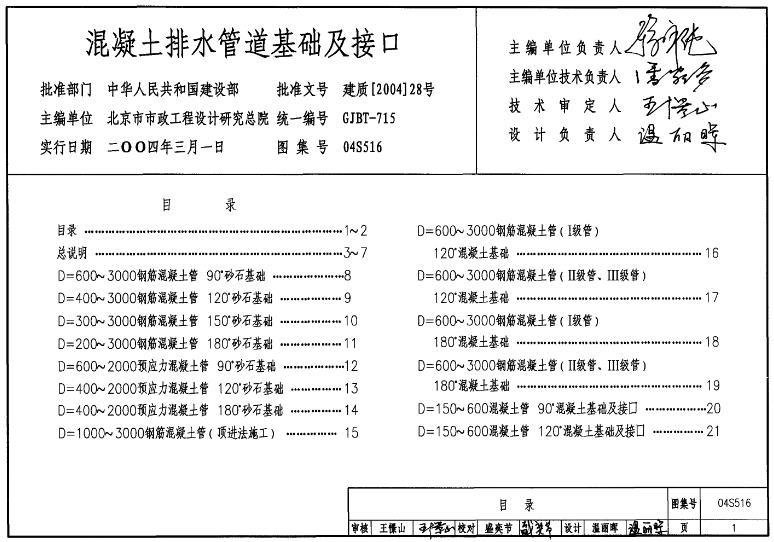

04S516《混凝土排水管道基础及接口》主要包含以下内容：

一、概述

• 修编背景：该图集是根据建设部建质[2003]75号“关于印发《二OO三年国家建筑标准设计编制工作计划》的通知”，对原国家建筑标准设计图集《排水管道基础及接口》95S516进行修编，以适应新的规范和产品标准。

• 适用范围：适用于开槽法施工采用砂石基础（土弧基础）、混凝土基础和顶进法施工的室外埋地雨水、污水及合流等重力流无压混凝土排水管管道工程。但不适用于设计基本地震加速度>0.40g的地区，以及湿陷性黄土、膨胀土、多年冻土、液化土、软土等特殊地基情况。

二、设计依据

• 结构设计：采用以概率理论为基础的极限状态设计方法，设计计算和结构构造均应符合现行规范规程的设计规定。

• 荷载取值：管道结构上的可变作用中的地面车辆荷载按《城市桥梁设计荷载标准》CJJ77―98中的城―A级汽车荷载取值。

• 抗震设防：按照国标《中国地震动参数区划图》GB18306―2001，采用设计基本地震加速度≤0.30g的数值。

三、施工方法与基础形式

• 施工方法：分为开槽法施工和顶进法施工。

• 基础形式：

• 砂石基础（土弧基础）：适用于地基承载力特征值fak不小于100kPa的情况，或经处理后满足管道地基支承强度的要求。

• 混凝土基础：当地基承载力不足时，采用混凝土基础以增强管道的稳定性。

四、管道接口与管材选用

• 接口形式：分为柔性接口和刚性接口。柔性接口采用橡胶密封圈，刚性接口则包括水泥砂浆抹带接口、现浇混凝土套环接口等。

• 管材选用：分为混凝土排水管、钢筋混凝土排水管和预应力混凝土排水管，按外压荷载分级选用。

五、具体适用情况

• 开槽法施工：

• 钢筋混凝土排水管道：当地基承载力满足要求时，优先采用砂石基础，并采用橡胶密封圈柔性接口。具体管径适用范围根据管材类型有所不同，如钢筋混凝土承插口管适用于D=200～1800mm，企口管适用于D=1000～3000mm等。

• 刚性接口形式：应用于带有混凝土管基的排水管道上，适用于对管道纵向刚度或抗渗要求较高的场合。

• 顶进法施工：适用于管径D=1000～3000mm的钢筋混凝土企口管、钢承口和双插口管，采用橡胶密封圈柔性接口土弧基础。

六、其他注意事项

• 对于设计基本地震加速度为0.20g和0.30g的Ⅲ、Ⅳ类场地，不应采用混凝土管基钢筋混凝土平口管，而应采用柔性接口的管道。

• 管道在道路下方的管顶覆土深度小于0.7m，或需承受超过城―A级汽车荷载时，应采取加固措施。

• 埋设在常年地表水或地下水以下的管道，需满足抗浮稳定性要求。

• 施工期间需控制临时堆土高度，避免对管道造成不利影响。

七、规范与标准

• 图集的设计、施工及验收均需遵循现行的国家标准和规范，如《给水排水管道工程施工及验收规范》GB50268等。

综上所述，04S516《混凝土排水管道基础及接口》图集为混凝土排水管道的设计、施工提供了全面而详细的技术指导，确保了管道工程的质量和安全。
