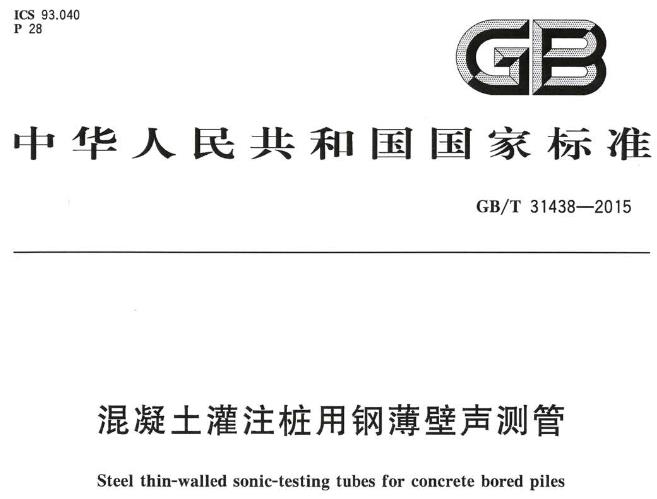

GBT31438-2015《混凝土灌注桩用钢薄壁声测管》主要包含以下内容：

一、标准概述

• 标准号：GB/T 31438-2015

• 标准名称：混凝土灌注桩用钢薄壁声测管

• 英文名称：Steel thin-walled sonic-testing tubes for concrete bored piles

• 发布日期：2015年5月15日

• 实施日期：2015年8月1日

• 提出部门：中华人民共和国交通运输部

• 发布部门：中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会

• 主要起草单位：杭州银江科技有限公司、浙江省交通工程建设集团有限公司、杭州市城市基础设施开发总公司等

• 主要起草人：王燕飞、徐洪泉、楼添良、罗海亮等

二、标准内容

1. 范围

本标准规定了混凝土灌注桩用钢薄壁声测管的产品型号、尺寸和质量、技术要求、试验方法、检验规则、包装、标志、运输与贮存。本标准适用于混凝土灌注桩采用超声波法检测用的声测管。

2. 产品型号与组成

• 产品型号：如钳压式声测管，表示为SCG50×1.2-QY，其中SCG表示声测管代号，50表示声测管外径（单位：mm），1.2表示声测管壁厚（单位：mm），QY表示钳压式连接。

• 组成部件：声测管由管节、接头、底盖、顶盖等部件组成。管节一端焊有接头，可互相连接，随钢筋骨架一起预先置入基桩沉孔内，用作超声波法检测时的通道。

3. 尺寸和质量

• 外径和壁厚：规定了不同外径和壁厚的声测管规格及其允许偏差。例如，外径50mm的声测管，壁厚1.0mm时，每延米质量为1.21kg；壁厚允许偏差为±5%。

• 成品长度：声测管的长度为3m、6m、9m、12m。

4. 技术要求

• 外观质量：声测管应顺直，弯曲度不大于5mm/m；两端截面应与其轴线垂直，无外毛刺，内毛刺不大于0.5mm；不允许有裂缝、结疤、折叠、分层、搭焊缺陷等。

• 材料：声测管的材质宜选用GB/T 700中Q195及Q215、Q235等级为A、B的钢；接头部位“O”形橡胶圈材料应符合HG/T 2579的规定。

• 力学性能：声测管的抗拉强度应不低于315MPa，伸长率应不低于14%。

• 工艺性能：包括抗弯曲性能、耐压扁性能、密封耐压性能等。例如，在弯曲试验中，弯曲半径为外径的6倍，弯曲角为45°，声测管不应出现裂纹。

5. 试验方法

标准规定了声测管的各项试验方法，包括拉伸试验、压扁试验、弯曲试验、液压试验等，以确保声测管满足技术要求。

6. 检验规则

规定了声测管的检验批次、抽样数量、检验项目和方法等。

7. 包装、标志、运输与贮存

对声测管的包装方式、标志内容、运输和贮存条件等提出了具体要求。

三、标准意义

GB/T 31438-2015《混凝土灌注桩用钢薄壁声测管》的制定和实施，对于规范声测管市场、提高桩基质量检测水平具有重要意义。该标准的出台，不仅为声测管的制造和使用提供了明确的规范，也为桩基工程质量的保障提供了有力支持。同时，该标准还促进了声测管技术的改进和优化，推动了桩基工程领域的技术进步和发展。
