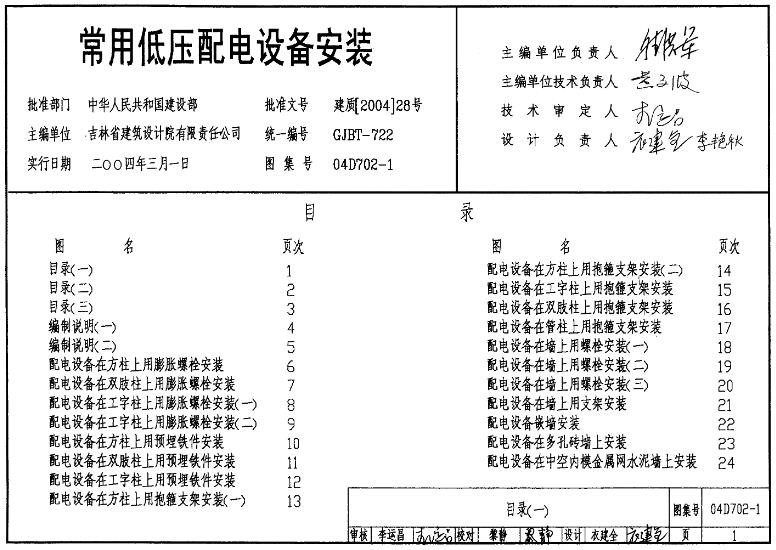

04D702-1 常用低压配电设备安装主要包含以下内容：

一、概述

低压配电系统是现代建筑给电所采用的一种重要电气系统，其主要目的是将供电电源转变为符合建筑内电气设备工作电压的电能，并安全可靠地分配给建筑内各种用电设备。该图集详细说明了常用低压配电设备的安装方法、步骤及注意事项，适用于正常环境中的1000V以下一般工业及民用建筑常用电气设备安装，不适用于爆炸及火灾危险环境场所的电气设备安装。

二、主要设备及其安装

1. 电压调整器

• 根据电压调整器的容量，选择合适的安装场所，保证其能够安装在干燥、通风、温度适宜的环境中。

• 根据电压调整器的接线方式，正确接入主电源，并进行必要的接地工作。

• 对电压调整器进行调试和检测，确保其正常工作。

• 定义与功能：电压调整器是一种能够调整输入电压的设备。

• 安装步骤：

2. 电能电梯（可能为误写，通常指电能转换设备）

• 根据其容量和用途，选择合适的安装位置和连接方式。

• 对于小型设备，可以直接与用电设备进行连接；对于大型设备，应安装在用电设备附近，通过电缆线连接。

• 确保接线正确、插头牢固，并进行耐压测试等必要的安全检测。

• 定义与功能：提供电能转换功能的设备。

• 安装要点：

3. 低压断路器

• 根据其容量和用途，选择合适的安装位置和连接方式。

• 注意安装位置的通风、防尘要求，并进行合理的接线和接地工作。

• 定义与功能：具有过载和短路保护功能的设备。

• 安装规范：

4. 低压开关柜

• 根据其功能和容量，选择合适的安装位置，保证其能够安装在干燥、通风、温度适宜的环境中。

• 正确接入主电源，并进行必要的接地工作。

• 在接线过程中，保证每个开关的接线正确、稳固，并进行合理的标志和编号，方便后期维护和操控。

• 定义与功能：包含多个低压开关的设备，用于控制和分配电能。

• 安装要求：

三、安装方式与细节

• 安装方式：包括在方柱、双肢柱、工字柱、管柱、墙上等不同结构上的安装方法，如使用膨胀螺栓、预埋铁件、抱箍支架等方式固定配电设备。

• 安装细节：

• 施工前应对支架及设备安装孔尺寸进行现场核对。

• 所有金属构件均应做防腐处理，进行镀锌或刷防腐漆。

• 配电箱（控制箱）的安装高度和方式应根据箱体大小和现场条件确定，确保便于操作和维护。

• 暗装配电箱时，配电箱和四周墙体应无间隙，并进行防开裂处理。

四、安全注意事项

• 安装时应保持设备及周围环境干燥，防止水分对设备的损坏。

• 接线前应检查电源的安全性，确保没有漏电和短路等问题。

• 接地工作应按照标准要求进行，确保设备的安全可靠接地。

• 接线过程中应使用优质的电缆和接线端子，以提高接触电阻和使用寿命。

五、总结

04D702-1 常用低压配电设备安装图集为低压配电设备的安装提供了全面的指导和规范，涵盖了设备的选择、安装位置、接线方式、安全注意事项等多个方面。遵循这些规范进行安装，可以确保低压配电系统的正常运行，提高建筑内电能的分配效率和安全性。
