16G617夹心保温墙建筑与结构构造的相关信息可以归纳如下：

一、基本信息

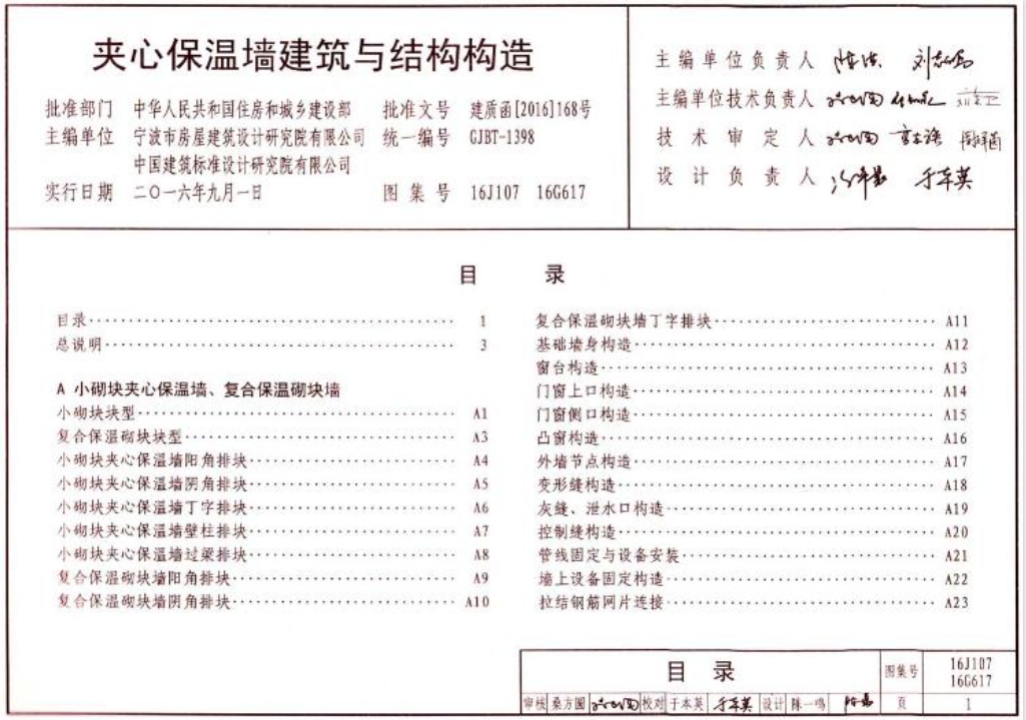

• 图集编号：16G617

• 配套图集：16J107（夹心保温墙建筑与结构构造-建筑专业）

• 发布与实施日期：2016年9月1日

• 编制基础：在07J107《夹心墙建筑构造》和07SG617《夹心墙结构构造》图集的基础上，为便于设计、施工人员的使用，按统一、精简、优化原则进行编制。

二、适用范围

• 适用于以混凝土小砌块、复合保温砌块及烧结多孔砖和混凝土多孔砖组合砌筑的夹心墙构造。

• 适用于抗震设防烈度≤8度地区的低层和多层砌体结构的民用建筑。

• 主要用于严寒、寒冷地区和夏热冬冷地区。

三、主要内容

1. 推荐了混凝土小型空心砌块、复合保温砌块以及烧结多孔砖和混凝土砖夹心保温墙的组合主块及配套块型。

2. 编制了适用于低层和多层夹心保温墙建筑与结构构造系列详图，以及建筑门窗安装、设备配件固定等详图。

3. 针对砖砌体房屋易产生裂缝的问题，按各地域情况、材料类别及房屋部位提出夹心保温墙系列构造要求及防裂措施。

4. 编制了不同墙体材料的热工参数及墙体热工性能指标，供工程设计人员参考应用。

四、图集特点

1. 详尽性：较详尽地提供了我国夹心保温墙砌体房屋的系列建筑与结构构造，技术上是可靠的，较好地体现了夹心保温墙砌体多层房屋建筑的抗震性能设计。

2. 全面性：从建筑墙体材料革新和节约能源出发，较为全面、详细地编制涵盖了新材料的夹心保温墙建筑与结构构造，将促进其应用技术发展，符合我国国情，能充分满足工程设计和施工技术人员选用。

五、应用实例

夹心保温墙板技术可广泛应用于预制墙板或现浇墙体中，但预制混凝土外墙更便于采用夹心保温墙板技术。夹心保温墙可适用于高层及多层装配式剪力墙结构外墙、高层及多层装配式框架结构非承重外墙挂板、高层及多层钢结构非承重外墙挂板等外墙形式，可用于各类居住与公共建筑。例如，北京万科中粮假日风景、天津万科东丽湖项目、沈阳地铁开发公司凤凰新城等工程都采用了夹心保温墙技术。

综上所述，16G617夹心保温墙建筑与结构构造图集为夹心保温墙的设计与施工提供了重要的技术支持和参考依据，有助于推动我国建筑节能与墙体材料革新技术的发展。
