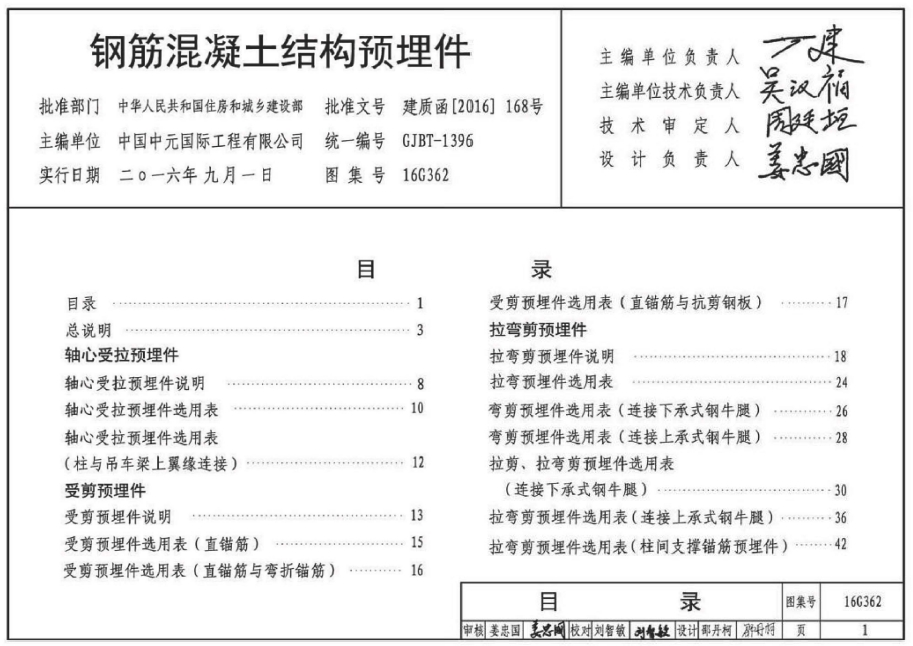

16G362钢筋混凝土结构预埋件的相关信息可以归纳如下：

一、基本信息

• 图集编号：16G362

• 发布与实施日期：2016年9月1日

• 适用范围：适用于非地震区及设防烈度≤8度或9度Ⅰ、Ⅱ类场地地震区的普通钢筋混凝土或预应力混凝土结构中的预埋件。

二、图集构成

• 图集由总说明、预埋件选用、预埋件详图、附录四部分组成。

三、预埋件分类

根据预埋件不同受力情况、锚筋型式和使用部位，预埋件分为以下六类：

• 轴心受拉预埋件

• 受剪预埋件

• 拉弯剪预埋件

• 压弯剪预埋件

• 构造预埋件

• 吊筋预埋件

四、选用方法

• 选用时只需先按照受力情况及使用部位，从总说明预埋件分类号表中查得相应预埋件的分类号。

• 再从各类预埋件选用表中选出预埋件具体编号，即可查得预埋件锚板厚度、尺寸、锚筋直径，直接使用。

五、材料要求

• 钢筋：应符合GB1499.1-2008《钢筋混凝土用钢第1部分：热轧光圆钢筋》和GB1499.2-2008《钢筋混凝土用钢第2部分：热轧带肋钢筋》的规定。

• 钢板：应符合GB/T709-2006《热轧钢板和钢带的尺寸、形状、技术要求》的规定。

• 螺栓：应符合GB/T5782-2016《六角头螺栓》的规定。

• 混凝土：应符合GB50164-2011《混凝土质量控制标准》的规定。

六、施工要点与注意事项

• 预埋件定位：根据设计图纸，准确测量预埋件的位置，确保其偏差在允许范围内。

• 预埋件固定：采用焊接、绑扎等方法，将预埋件固定在模板或结构构件上。

• 预埋件保护：在混凝土浇筑过程中，注意保护预埋件，避免位移、变形或损坏。

• 混凝土浇筑：按照施工规范要求，进行混凝土浇筑，确保预埋件与混凝土紧密结合。

• 预埋件验收：混凝土浇筑完成后，对预埋件进行检查验收，确保其位置、尺寸及质量符合要求。

此外，预埋件施工应在干燥、清洁的环境中进行，避免在雨雪天气施工。施工人员应佩戴安全帽、手套等防护用品，确保施工安全。

七、其他注意事项

• 当锚筋锚固长度不足而采取附加措施时，应对预埋件另行编号。

• 只要满足预埋件在受力及构造上的规定，在选用时如果单块预埋件的锚板面积或设计抗力不够，则可将多个埋件组合起来联用。

• 预埋件在构件上的外露部分，应根据所处环境予以防火防锈处理。

综上所述，16G362钢筋混凝土结构预埋件图集为建筑工程提供了详尽的技术支持，有助于施工人员更好地掌握预埋件的选型、安装及施工技巧，确保建筑工程的质量与安全。
