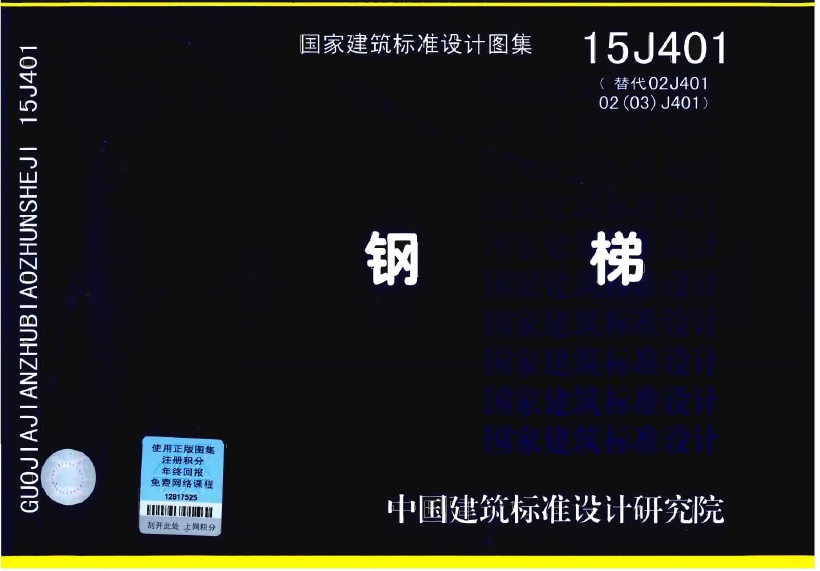

钢梯（15J401）是由中国建筑标准设计研究院编制，并经中华人民共和国住房和城乡建设部批准的国家建筑标准设计图集。以下是对该图集的详细介绍：

一、基本信息

• 图集名称：15J401钢梯

• 编制单位：中国建筑标准设计研究院

• 批准部门：中华人民共和国住房和城乡建设部

• 发布与实施时间：自2016年1月1日起实施，替代了原02J401《钢梯》图集

二、主要内容

该图集适用于新建、改建、扩建的工业与民用建筑工程，内容涵盖了多种类型的钢梯及其相关配件，为设计、制作及施工安装提供了丰富的素材和详细的指导。主要内容包括：

1. 作业平台钢梯（A部分）：包含不同角度（如35.5°、45°、59°、73°等）和不同梯宽（如600mm、800mm、1000mm等）的钢斜梯，每种类型都有详细的立面、剖面图及详图，并给出了相应的材料表。

2. 钢梯及平台钢护栏（B部分）：提供钢梯栏杆详图（分别用于钢板梯梁和槽钢梯梁）、作业平台钢护栏索引图以及多种型号（LG1型至LG16型）的护栏详图，包括护栏门的立面、剖面图及详图、护栏节点详图等，并附有护栏材料表。

3. 固定式钢斜梯（C部分）：说明固定式钢斜梯的相关要求，提供固定式钢斜梯详图、梯梁与支座连接节点详图、钢梯踏步及平台板详图，以及固定式钢斜梯选型及材料表。

4. 上屋面钢直梯（D部分）：涵盖上屋面钢直梯的各种类型，如单段梯（WT1、WT2）、多段梯（WT3，包括下上式和侧上式）、梯间平台上屋面钢直梯（WT4）、天窗端壁上屋面钢直梯（WT5）等的选用图和详图。还包括不同类型顶段（如AA、AB、AC顶段，分重型屋面和轻型屋面等）的详图、钢直梯及护笼详图、中段详图、下段详图、梯间平台详图、抱柱钢架结构等内容，并列出了相应的材料表。

5. 中柱式钢螺旋梯（F部分）：展示多种型号（如ZWLT-27至ZWLT-60、ZNLT-27至ZNLT-60）的中柱式钢螺旋梯简图和构造详图。

6. 板式钢螺旋梯（G部分）：提供不同规格型号的板式钢螺旋梯的简图等内容。

三、图集特点

1. 内容丰富、品种多样：该图集涵盖了多种类型的钢梯及其相关配件，满足了不同建筑工程的需求。

2. 构造详细、实用性强：图集中详细描绘了各种钢梯的构造节点和安装方法，为施工人员提供了明确的指导。

3. 提高安全性和经济性：按照新的标准规范进行修编，提高了钢梯的安全性和经济性。

四、应用价值

15J401图集是建筑设计和施工领域的重要参考资源，它不仅为设计人员提供了丰富的设计素材和灵感，也为施工人员提供了详细的施工指导和构造节点图，有助于提升建筑工程的整体质量和安全性。同时，图集还可作为建筑院校师生的教学参考资料，对于培养建筑设计人才具有重要意义。

总的来说，15J401钢梯图集是一部非常重要的标准化设计图集，为工业与民用建筑中的钢梯设计、制作及施工安装提供了全面的指导和参考。
