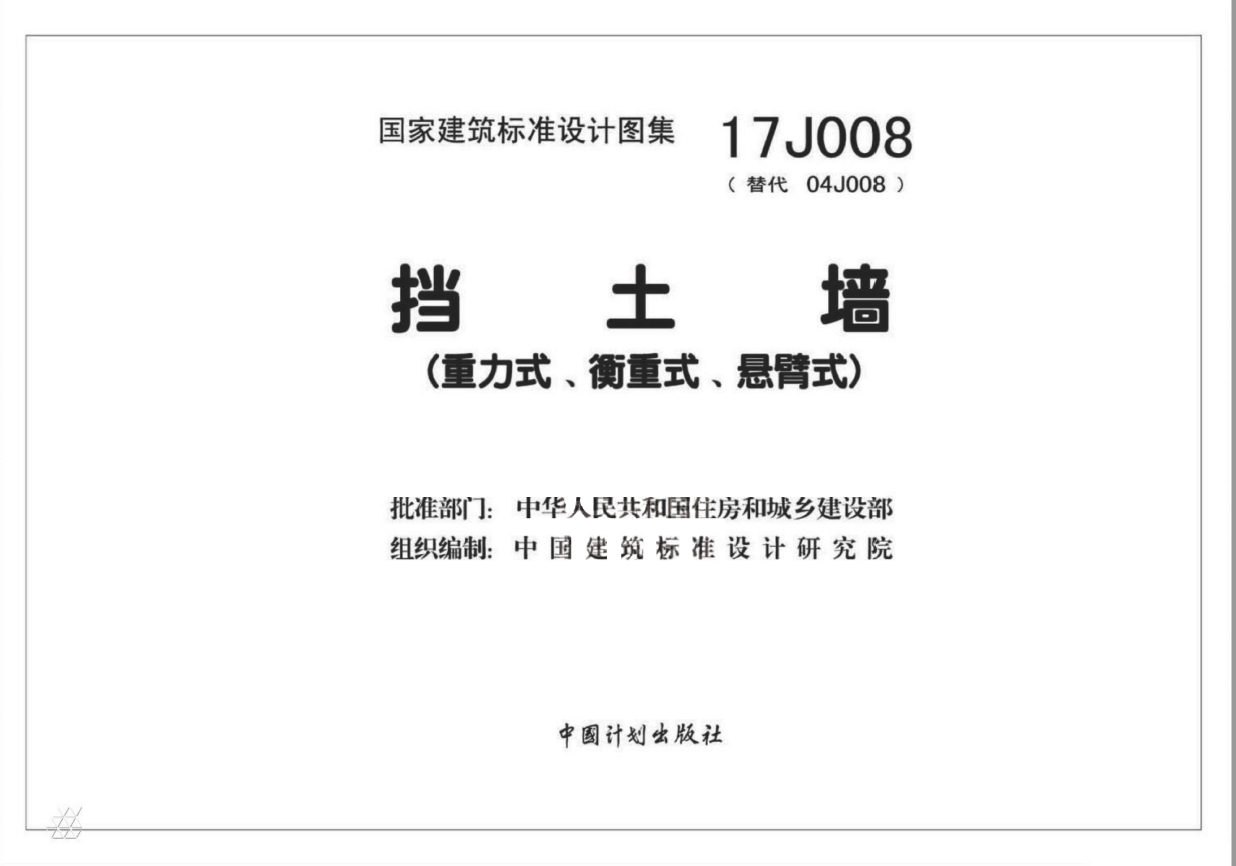

17J008《挡土墙（重力式、衡重式、悬臂式）》是对04J008的修编，适用于抗震设防烈度为6度~8度地区的一般岩土地基的建筑物、构筑物场地和道路（包括城市道路）路基的边坡支挡。以下是对该图集的详细介绍：

一、图集概述

17J008图集提供了重力式、衡重式、悬臂式共三大类10种挡土墙的设计方案。这些挡土墙在材料、结构和荷载方面都有一定的规范和要求。

二、挡土墙类型及特点

1. 重力式挡土墙

• 依靠墙身自重抵抗土体侧压力的挡土墙。

• 具有结构简单、施工方便、就地取材等优点。

• 适用于墙身高度较小、地基承载力较好的场合。

2. 衡重式挡土墙

• 利用墙身背部填土的重力作用，增加墙身的稳定性。

• 具有较好的抗倾覆和抗滑移能力。

• 适用于墙身高度较大、地基承载力较差的场合。

3. 悬臂式挡土墙

• 利用墙身的悬臂作用，将土体侧压力传递至墙身底部和基础。

• 结构轻巧、占地面积小。

• 适用于墙身高度较小、地基承载力较好的软土地基。

三、材料及荷载要求

1. 材料

• 挡土墙材料分为砂浆砌筑片石、毛石混凝土和钢筋混凝土三种。

• 砂浆砌筑片石和毛石混凝土材料适用于重力式和衡重式挡土墙。

• 钢筋混凝土材料适用于悬臂式挡土墙。

2. 荷载

• 挡土墙荷载分为qk=10~20kPa、30kPa两级。

• 设计时应根据具体工程情况选择合适的荷载等级。

四、设计注意事项

1. 在设计挡土墙时，应充分考虑地基承载力、墙体自重、土体侧压力等因素。

2. 根据工程实际情况选择合适的挡土墙类型、材料和荷载等级。

3. 注意挡土墙的排水措施，避免水对墙体的侵蚀和破坏。

4. 对于高度较大或地基承载力较差的挡土墙，应采取必要的加固措施。

五、应用范围

17J008图集适用于抗震设防烈度为6度~8度地区的一般岩土地基的建筑物、构筑物场地和道路（包括城市道路）路基的边坡支挡。在工程实践中，该图集为设计、施工、监理等人员提供了有力的技术支持和指导。

综上所述，17J008《挡土墙（重力式、衡重式、悬臂式）》图集在挡土墙设计与施工方面具有广泛的应用价值和指导意义。
