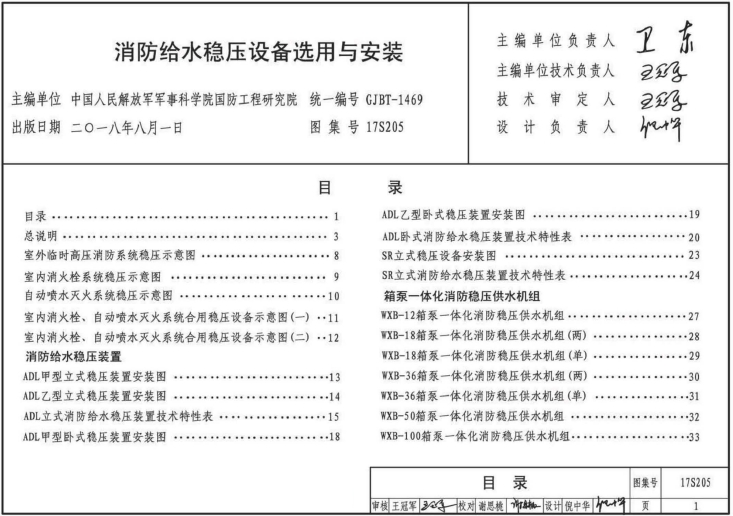

17S205消防给水稳压设备选用与安装

一、概述

17S205是消防给水稳压设备的选用与安装图集，该图集为建筑设计人员提供了详细的设备选用和安装指导。消防给水稳压设备在消防系统中发挥着至关重要的作用，它们能够在火灾初期为消防系统提供稳定的水压，确保消防系统的正常运行。

二、设备组成与功能

消防给水稳压设备主要由气压水罐、稳压泵、旋流防止器、流量开关、电液位信号仪、电控箱、仪表及管道附件等组成。其中，气压水罐是设备中的关键部件，它能够在稳压泵停止工作时储存一定的水量，并在管道系统压力下降时自动补水稳压。稳压泵则负责在管道系统压力不足时提供补充压力，确保消防系统的水压稳定。

三、选用原则

1. 消防给水稳压设备应根据消防系统的具体需求进行选用，确保设备能够满足系统的压力、流量等要求。

2. 设备中的气压水罐应选用隔膜式，以防止稳压泵频繁启停。

3. 稳压泵的设计流量不应小于消防给水系统管网的正常泄漏量和系统自动启动流量。

4. 稳压泵的设计压力应满足系统自动启动和管网充满水的要求，并保持系统最不利点处水灭火设施在准工作状态时的静水压力大于0.15MPa。

四、安装要求

1. 消防给水稳压设备应安装在消防系统的适当位置，确保设备能够方便地进行操作和维护。

2. 设备的安装应符合国家相关标准和规范的要求，确保设备的安全性和可靠性。

3. 在安装过程中，应注意设备的水平度和垂直度，避免设备因安装不当而产生故障。

4. 设备的进出口管道应连接牢固，避免管道松动或泄漏。

五、调试与验收

1. 在设备安装完成后，应进行系统的调试工作，确保设备的各项性能指标达到设计要求。

2. 调试过程中，应检查设备的压力、流量等参数是否符合要求，并观察设备的运行状态是否稳定。

3. 调试完成后，应进行系统的验收工作，确保设备符合相关标准和规范的要求。

4. 验收过程中，应提供设备的合格证明、安装调试报告等文件，以备查验。

六、维护与保养

1. 定期对消防给水稳压设备进行维护和保养，确保设备的正常运行。

2. 检查设备的进出口管道、阀门等部件是否有松动或泄漏现象，及时进行处理。

3. 清洗设备的气压水罐和管道系统，避免杂质和污垢对设备造成损害。

4. 检查设备的电气系统是否正常，确保设备的控制回路和保护装置可靠。

七、注意事项

1. 在选用和安装消防给水稳压设备时，应严格按照国家相关标准和规范的要求进行。

2. 避免将设备安装在潮湿、高温或腐蚀性的环境中，以免影响设备的性能和寿命。

3. 在设备运行过程中，应注意观察设备的运行状态和参数变化，及时发现并处理异常情况。

综上所述，17S205消防给水稳压设备的选用与安装是一项复杂而重要的工作。建筑设计人员应严格按照相关标准和规范的要求进行选用和安装工作，确保设备的安全性和可靠性。同时，定期对设备进行维护和保养也是确保设备正常运行的重要措施。
