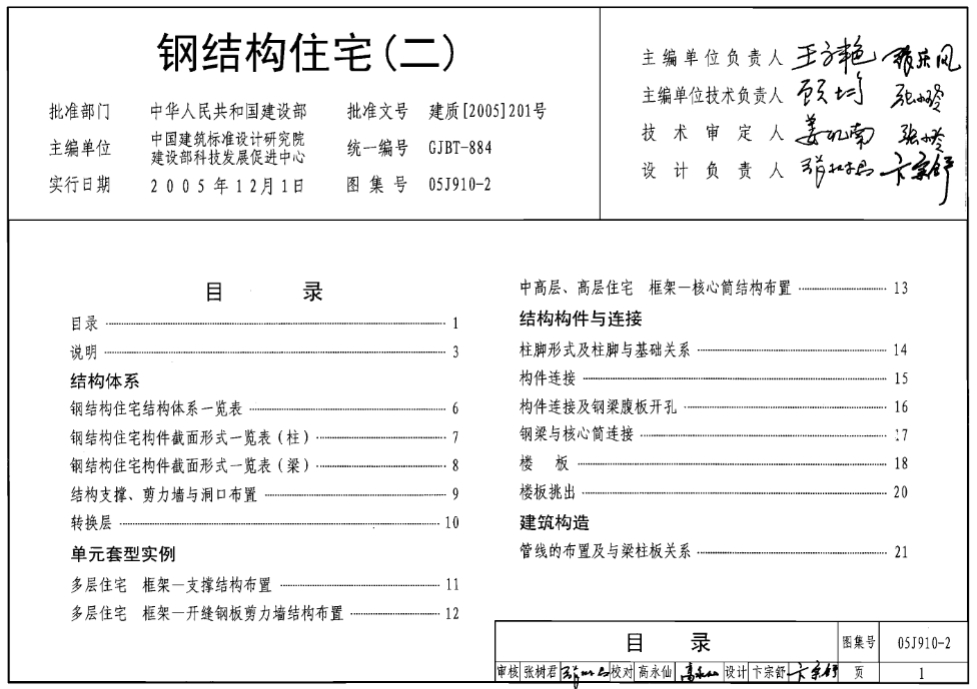

05J910-2钢结构住宅（二）是由中国建筑标准设计研究院、建设部住宅产业化促进中心主编的国家建筑标准设计图集，以下是对其的详细介绍：

一、基本信息

• 图集编号：05J910-2

• 图集名称：钢结构住宅（二）

• 主编单位：中国建筑标准设计研究院、建设部住宅产业化促进中心

• 发布日期：2005年12月1日

• 实施日期：2005年12月1日

二、适用范围

本图集适用于四至六层的多层住宅、七至九层的中高层住宅以及十二层以下的高层住宅。它提供了钢结构住宅的详细设计指导，涵盖了多种结构体系和建筑部位的构造做法。

三、主要内容

图集主要包括以下内容：

1. 结构体系：详细描述了钢框架体系、钢框架-支撑体系、钢框架-剪力墙体系和钢框架-混凝土核心筒体系四种钢结构住宅的主要结构体系。这四种体系在外墙、隔墙、楼地面、屋面等建筑部位均有相应的建筑构造和楼梯构造、管线布置等详细做法。

2. 钢材构件：选用了H型钢、高频焊接H型钢和钢管混凝土等优质钢材作为构件，确保了钢结构住宅的结构安全性和稳定性。

3. 建筑构造：提供了详细的建筑构造做法，包括墙体、屋面、楼地面等部位的连接构造、防水透气构造、保温隔热构造等。

4. 管线布置：给出了钢结构住宅中管线布置的原则和具体做法，确保了住宅的舒适性和实用性。

5. 钢结构防护：针对钢结构住宅的特殊性，提供了详细的防护做法，包括防火、防锈蚀、防雷接地等，确保了住宅的安全性和耐久性。

四、技术特点

1. 模块化设计：图集采用了模块化设计思想，将钢结构住宅分解为若干个标准模块，方便设计、施工和安装。

2. 标准化构件：选用了标准化的钢材构件，提高了施工效率和质量，降低了成本。

3. 环保节能：图集中的建筑构造和管线布置均考虑了环保节能的要求，采用了新型材料和先进技术，提高了住宅的能效和环保性能。

五、应用实践

根据工程实践，四至六层的多层住宅常用钢框架体系、钢框架-支撑体系和钢框架-混凝土剪力墙体系；七至十二层住宅常用钢框架-混凝土体系。这些结构体系在实际工程中得到了广泛应用，并取得了良好的效果。

六、总结

05J910-2钢结构住宅（二）是一本具有权威性和实用性的国家建筑标准设计图集，为钢结构住宅的设计、施工和安装提供了详细的指导和参考。它采用了模块化设计和标准化构件，提高了施工效率和质量，降低了成本；同时考虑了环保节能的要求，提高了住宅的能效和环保性能。因此，该图集在钢结构住宅领域具有广泛的应用前景和重要的指导意义。
