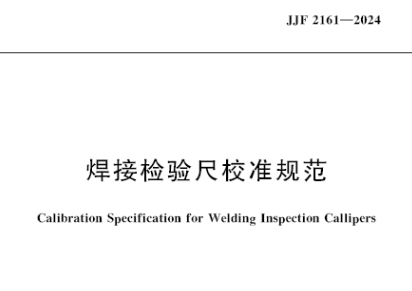

JJF 2161-2024 焊接检验尺校准规范

JJF 2161-2024《焊接检验尺校准规范》是一项重要的技术文件，旨在确保焊接检验尺的准确性和可靠性。以下是对该规范的详细解读：

一、发布与实施

• 发布单位：国家市场监督管理总局

• 发布日期：2024年10月19日

• 实施日期：2025年4月19日

二、修订背景与目的

JJF 2161-2024《焊接检验尺校准规范》是对JJG 704-2005《焊接检验尺检定规程》的修订，旨在适应技术进步带来的新需求，提高校准结果的一致性和准确性。通过细化校准条件、引入更严格的实验室条件控制标准，以及采用更加科学合理的测量不确定度评估方法，该规范能够确保焊接检验尺在测量焊缝的宽度、高度、焊接间隙及坡口角度等尺寸时具有更高的精度和可靠性。

三、主要内容

1. 术语定义：增加了对新型焊接检验工具的定义，以适应技术进步带来的新需求。

2. 校准条件：细化了环境温湿度的要求，并引入了更严格的实验室条件控制标准。

3. 测量不确定度评估：采用了更加科学合理的计算模型，考虑到了更多影响因素，如温度变化、操作者技能差异等。

4. 特殊类型或功能焊接检验尺的校准：针对具有数字化显示功能的仪器给出了详细的校验步骤及要求。

四、校准要求

• 测量面表面粗糙度：各测量面表面粗糙度Ra不大于0.8μm。

• 平面度：焊接检验尺的主尺、高度尺和咬边深度尺的测量面平面度不大于0.02mm。

• 角度偏差：角度样板的偏差不超过±30′，角度尺的示值误差不超过±1°。

• 示值变动性：数显式焊接检验尺的示值变动性不超过0.03mm。

• 示值误差：

• 主尺标尺：最大允许误差±0.2mm。

• 宽度尺0.1mm分度值：±0.2mm。

• 高度尺1mm分度值：±0.3mm；高度尺0.01mm分辨力：±0.05mm。

• 咬边深度尺：最大允许误差±0.1mm；宽度尺最大允许误差±0.3mm。

五、校准方法

• 宽度尺校准：使用宽度尺标准样块进行测量，将宽度尺标准样块置于平板上，使主尺测量面与宽度尺标准样块一边接触，转动多用尺使内侧面与宽度尺标准样块另一边接触。从多用尺上读取的宽度值与宽度尺标准样块长度的差值即为宽度尺的示值误差。

• 间隙尺校准：用卡尺的刀口形外测量爪沿被校间隙只标记中心方向测量，根据焊接检验尺的类型选择相应的校准点，取被校间隙尺示值与卡尺示值的差值为间隙尺的示值误差。

• 咬边深度尺校准：将焊接检验尺置于1级平板上，使咬边深度尺测量面和主尺测量面与平板接触（数显式焊接检验尺数字显示置零），将受检尺寸的量块置于平板上，主尺测量面与量块工作面接触，移动咬边深度尺使测量面与平板接触，取各测量值与相应量块尺寸之差值为咬边深度尺示值误差。

六、意义与影响

JJF 2161-2024《焊接检验尺校准规范》的实施，将有助于提高焊接检验尺的校准精度和可靠性，从而确保焊接质量的稳定性和一致性。这对于提升产品质量、增强市场竞争力、优化焊接工艺以及推动技术创新等方面都具有重要意义。同时，该规范的实施也有助于企业更好地符合法规要求，保障合规运营。
