16CD107铜包铝电缆敷设与安装

16CD107《铜包铝电缆敷设与安装》是由中国建筑标准设计研究院有限公司、成都康达电缆有限公司以及上海胜华电气股份有限公司共同主编的国家建筑标准设计参考图集。该图集对铜包铝电力电缆的敷设、安装和施工做法进行了详细的规范和指导，适用于工业与民用建筑中铜包铝电缆的选用与施工。

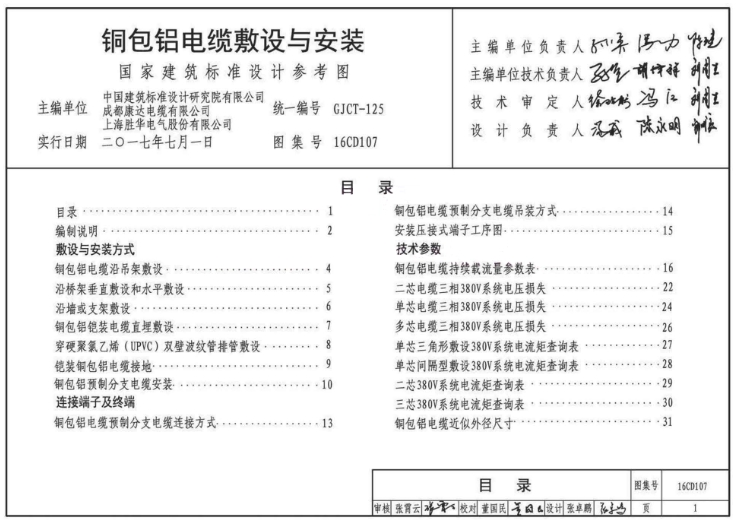

一、图集内容概述

该图集主要包括以下内容：

1. 编制说明：介绍了图集的编制背景、目的、适用范围以及与其他相关标准的协调性等。

2. 敷设与安装方式：详细描述了铜包铝电缆沿吊架敷设、沿桥架垂直敷设和水平敷设、沿墙或支架敷设、铜包铝铠装电缆直埋敷设、穿硬聚氯乙烯（UPVC）双壁波纹管排管敷设等多种敷设方式的具体做法和要求。

3. 铠装铜包铝电缆接地：提供了铠装铜包铝电缆接地的具体做法和注意事项。

4. 铜包铝预制分支电缆安装：介绍了铜包铝预制分支电缆的安装步骤和连接方式。

5. 连接端子及终端：详细说明了铜包铝电缆预制分支电缆的连接方式、吊装方式以及安装压接式端子的工序图。

6. 技术参数：给出了铜包铝电缆的持续载流量参数表、二芯电缆三相380V系统电压损失、单芯电缆三相380V系统电压损失、多芯电缆三相380V系统电压损失等设计参数，以及铜包铝电缆近似外径尺寸等信息。

二、铜包铝电缆特点

铜包铝电缆是一种以铝芯线代替铜成为电缆主体，外面包一定比例的铜层的电线电缆。它具有以下特点：

1. 直流电阻率：铜包铝线的电阻率比纯铜线大，约为纯铜线的1.5倍。但在高频时（如5MHz以上），其电阻率与相同截面的铜导体相等。

2. 交流电阻：由于集肤效应和邻近效应的影响，铜包铝导体在交流电下的电阻表现优于纯铝导体。

3. 耐腐蚀性：铜包铝材料已经完全冶金化，铝完全被铜所覆，不会被水、空气接触，具有良好的耐腐蚀性。

4. 成本低重量轻：与相同技术指标的铜芯电缆相比，铜包铝导体电缆可节约成本40%以上，且重量更轻。

5. 良好的焊接性：铜包铝线表面同心包覆了一层纯铜，因此具有跟纯铜线一样的可焊性。

三、应用与安装注意事项

1. 应用场合：铜包铝电缆适用于对电缆重量、成本有较高要求的场合，如高层建筑、地铁、隧道等。

2. 安装注意事项：在安装过程中，应严格按照图集要求进行施工，确保电缆的敷设、连接和接地等符合规范要求。同时，应注意电缆的弯曲半径、敷设温度等参数，避免对电缆造成损伤。

综上所述，16CD107《铜包铝电缆敷设与安装》图集为设计和施工人员提供了详细的指导和参考，有助于确保铜包铝电缆在实际工程中的正确选用和安装。
