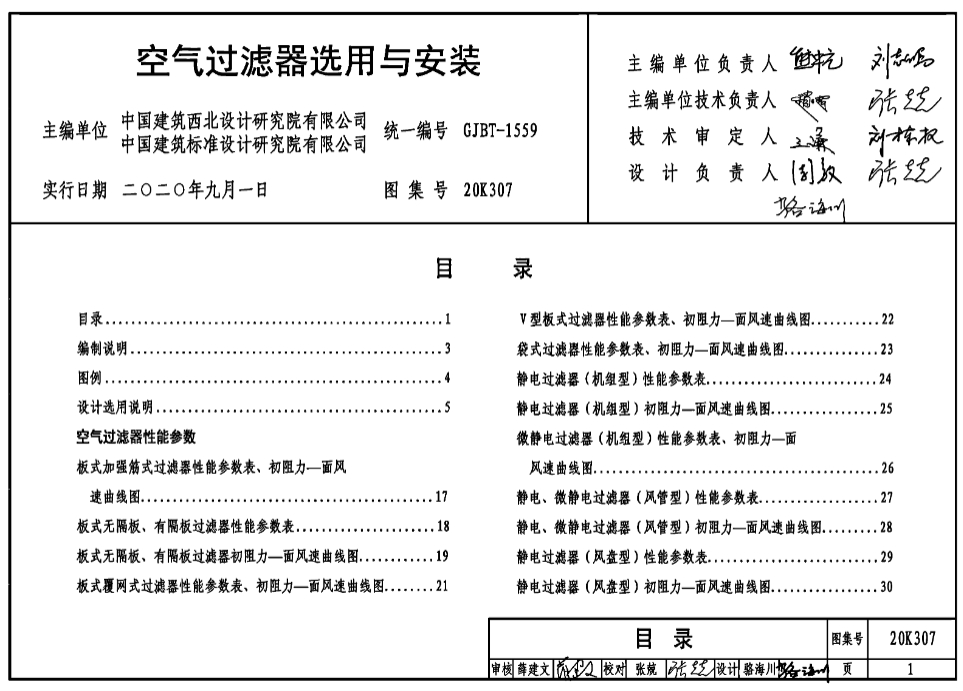

20K307空气过滤器选用与安装图集是中国建筑标准设计研究院编制的重要技术文件，以下是对其的详细介绍：

一、基本信息

• 图集编号：20K307

• 适用领域：民用建筑和工业建筑中通风与舒适性空调系统的空气过滤器选用与安装。

• 主要内容：涵盖了空气过滤器的分类、选用原则、性能参数、安装要求以及应用案例等。

二、空气过滤器分类

图集中列出了五种常用的空气过滤器，包括：

• 板式过滤器：具有结构简单、价格低廉、维护方便等特点，适用于一般空气净化要求不高的场所。

• 袋式过滤器：过滤面积大、效率高、阻力小，适用于需要较高空气净化要求的场所。

• 静电过滤器：利用静电原理吸附空气中的颗粒物，具有高效、节能、易清洗等优点。

• 光催化装置：通过光催化反应分解空气中的有机污染物，具有净化空气、杀菌消毒的作用。

• 活性炭过滤器：利用活性炭的吸附性能去除空气中的气态污染物，如甲醛、苯等。

三、选用原则

在选用空气过滤器时，应遵循以下原则：

• 根据使用场所的空气净化要求选择合适的过滤器类型。

• 考虑过滤器的效率、阻力、使用寿命等性能参数，确保过滤器能够满足系统需求。

• 注意过滤器的安装方式和维护要求，确保过滤器能够稳定运行并方便维护。

四、性能参数与阻力-风速曲线

图集中提供了各种空气过滤器的性能参数表，包括过滤效率、阻力、风速等关键指标。同时，还绘制了阻力-风速曲线，帮助设计人员了解过滤器在不同风速下的阻力变化情况，从而进行更合理的选型。

五、安装要求

在安装空气过滤器时，应注意以下几点：

• 确保过滤器安装位置正确，避免过滤器受到机械损伤或振动影响。

• 过滤器与框架之间的密封应良好，防止空气旁通。

• 过滤器安装后应进行性能检测，确保过滤器能够正常工作并满足设计要求。

六、应用案例

图集中列举了四个应用案例，包括住宅、中小学校、幼儿园以及负压病房的通风设计案例。这些案例展示了空气过滤器在不同场所的实际应用情况，为设计人员提供了有益的参考。

七、附录

在附录中，图集还给出了空气净化器的选用说明，帮助设计人员更好地了解空气净化器的性能特点和选用方法。

综上所述，20K307空气过滤器选用与安装图集是建筑通风与空调系统设计和施工人员的重要参考依据。通过遵循图集中的选用和安装要求，可以确保空气过滤器能够正确选型、合理安装并稳定运行，从而满足建筑通风与空调系统的空气净化需求。
