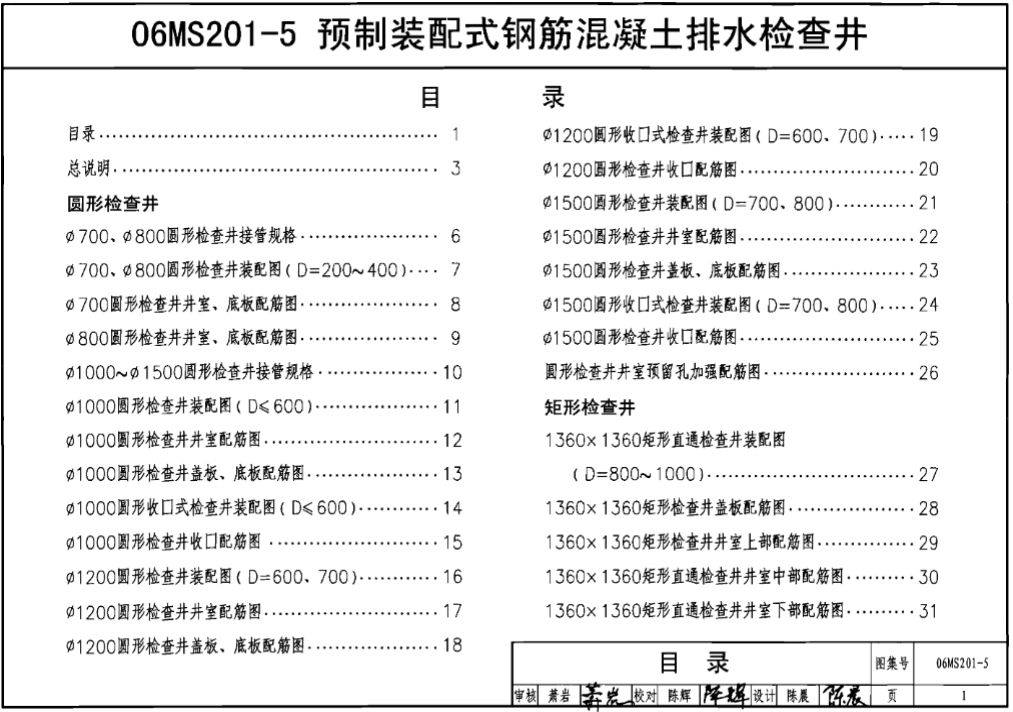

06MS201-5预制装配式钢筋混凝土排水检查井是一份关于预制装配式钢筋混凝土排水检查井设计和施工的标准图集，以下是对其的详细介绍：

一、概述

该图集详细描述了预制装配式钢筋混凝土排水检查井的构造、尺寸、材料和安装要求等关键信息，为市政排水工程的设计、施工和监管提供了重要的参考依据。预制装配式钢筋混凝土排水检查井具有结构稳定、安装方便、使用寿命长等优点，广泛应用于城市排水系统中。

二、构造与特点

1. 井室结构：预制装配式钢筋混凝土排水检查井的井室由多个预制构件组合而成，这些构件之间采用企口连接，以提高整体稳定性和严密性。井室形状分为圆形和矩形两种，以适应不同的工程需求。

2. 材料选择：井室、井筒等构件均采用钢筋混凝土材料制成，具有较高的抗压强度和耐久性。同时，构件之间采用防水砂浆等材料进行密封处理，确保检查井的防水性能。

3. 调节功能：预制装配式钢筋混凝土排水检查井的井筒高度可通过多节预制构件组合调节，以满足不同埋深和井深的需求。此外，井室内径也有多种规格可供选择，以适应不同管道直径的连接需求。

三、安装与施工

1. 施工准备：在施工前，应准备好所需的预制构件、安装工具和设备，并确保材料质量符合相关标准。同时，还需对施工现场进行勘察和测量，确定检查井的位置、尺寸和形状等参数。

2. 基坑开挖与支护：按照施工图纸的要求，进行基坑开挖。在开挖过程中，应确保基坑的尺寸和形状符合设计要求，并采取必要的支护措施，防止基坑坍塌。

3. 构件安装：将预制构件按照施工图纸的要求依次安装到位。在安装过程中，应确保构件之间的连接紧密、牢固，避免出现空隙或错位现象。同时，还需注意构件的排列顺序和方向，以确保检查井的整体结构稳定。

4. 管道连接与密封：将管道与检查井进行连接时，应采用预留孔并在四周填充防水砂浆形成刚性连接。管道和井体的差异沉降靠第一节、第二节管之间的柔性接口的变形解决。

5. 回填与验收：施工完成后，应进行回填和验收工作。回填时应采用合适的回填材料，并逐层夯实，确保回填质量。验收时应检查检查井的尺寸参数、结构稳定性、密封性能等方面是否符合设计要求和相关标准。

四、适用范围

06MS201-5预制装配式钢筋混凝土排水检查井适用于新建、扩建和改建的市政排水工程中的检查井工程。特别适用于管道方向转折处、管道坡度改变处、管道断面（尺寸、形状、材质）基础、接口变更处、管道交汇处以及直线管道上每隔一定距离处等需要设置检查井的位置。

五、维护与保养

为确保预制装配式钢筋混凝土排水检查井的正常使用和延长使用寿命，需定期进行维护和保养。具体内容包括清理井口杂物、检查井盖和井座的完好性、检查井室的渗漏情况等。如发现异常情况，应及时进行维修和处理。

综上所述，06MS201-5预制装配式钢筋混凝土排水检查井具有结构稳定、安装方便、使用寿命长等优点，在市政排水工程中发挥着重要作用。通过遵循该图集的设计和施工要求，可以确保排水检查井的质量和性能达到标准要求，提高排水系统的运行效率和安全性。
