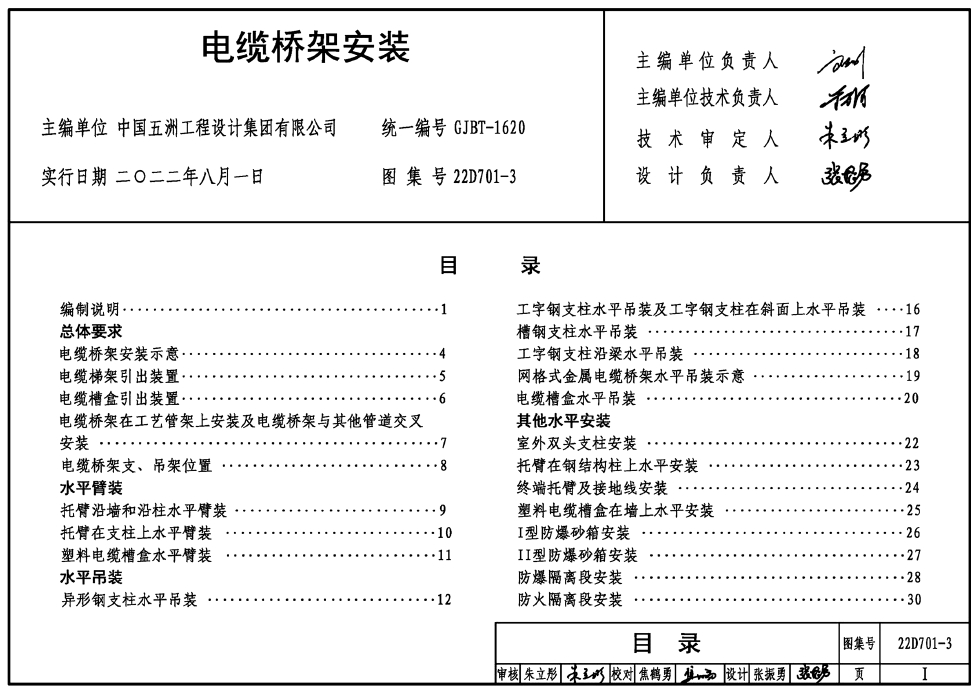

22D701-3电缆桥架安装图集是电缆桥架安装的重要参考文件，以下是对其的详细介绍：

一、编制背景与目的

22D701-3电缆桥架安装图集是基于行业技术发展和近年来标准制修订情况，对04D701-3《电缆桥架安装》进行的修编。其目的在于提供一份最新的、全面的电缆桥架安装指导文件，以满足新建、扩建、改建的民用建筑和通用工业建筑内电缆桥架的安装需求。

二、主要内容

图集22D701-3的主要内容包括：

1. 电缆桥架的安装方式：详细描述了电缆桥架沿墙、柱、梁等位置的水平安装，桥架在楼板下水平吊装，桥架沿墙、楼板垂直安装，以及桥架在电缆沟、电缆隧道内的安装方式。

2. 网格式电缆桥架安装：特别介绍了网格式电缆桥架的安装方法和注意事项。

3. 电缆桥架引出装置：提供了电缆桥架引出装置的详细构造和安装方法。

4. 电缆槽盒过伸缩缝安装：给出了电缆槽盒在过伸缩缝时的安装方法和构造要求。

5. 安装配件的国家或行业产品标准编号：列出了安装过程中所需配件的国家或行业产品标准编号，供施工人员参考。

三、特点与优势

1. 权威性：图集由国家建筑标准设计研究院组织编制，保证了其权威性和准确性。

2. 全面性：图集内容全面，涵盖了电缆桥架的各种安装方式和场景，满足了不同场景下的安装需求。

3. 实用性：图集提供了详细的安装方法和构造要求，具有很强的实用性，方便施工人员参考和操作。

4. 更新性：图集对原有的电缆桥架安装图集进行了修编，增加了新的内容和要求，反映了行业技术的最新发展。

四、适用范围

图集22D701-3适用于新建、扩建、改建的民用建筑和通用工业建筑内电缆桥架的安装。同时，也适用于对已有电缆桥架进行改造或维修的工程。

五、获取方式

该图集可以通过以下方式获取：

1. 购买：可以通过中国建筑标准设计研究院的官方网站、相关书店或在线书店进行购买。

2. 在线查阅：部分设计机构或图书馆可能提供在线查阅服务，可以前往相关网站进行查阅。

六、注意事项

1. 在使用图集时，应仔细阅读编制说明和各项内容，确保正确理解和应用。

2. 根据具体工程情况和电缆桥架的类型、规格等要求，选择合适的安装方式和配件。

3. 在施工过程中，应严格按照图集要求进行施工，确保电缆桥架的安装质量和安全性。

综上所述，22D701-3电缆桥架安装图集是一份具有指导意义的技术文件，对于提高电缆桥架的安装水平和质量具有重要意义。
