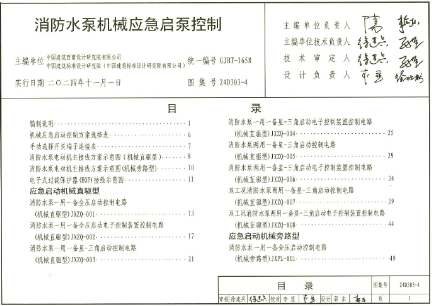

24D303-4消防水泵机械应急起泵控制

一、概述

24D303-4是国家建筑标准设计图集编号，该图集专注于消防水泵机械应急起泵控制。这一设计是基于国家标准《消防给水及消火栓系统技术规范》GB 50974-2014以及《消防设施通用规范》GB 55036-2022的相关要求，旨在确保在紧急情况下，消防水泵能够迅速、可靠地启动。

二、主要内容和特点

1. 控制要求：

• 消防水泵控制柜应设置机械应急启泵功能，确保在控制线路发生故障时，有管理权限的人员能够紧急启动消防水泵。

• 机械应急启泵时，应保证消防水泵在报警后5分钟内正常工作。

2. 启动类型：

• 图集提供了消防水泵电动机一用一备全压启动、一用一备星-三角降压启动、两用一备星-三角降压启动三种常用启动类型的机械应急启动控制。

• 水泵电动机采用AC380V三相异步笼型电动机，最大容量为110kW。

3. 机械应急启动装置：

• 机械直驱型：由机械应急操作手柄手动机械闭合消防水泵电动机主回路接触器，完成机械应急启动。包括采用机械应急操作手柄闭合普通的接触器和采用专用的手动操作接触器两种类型。

• 机械旁路型：在消防水泵电动机主回路之外，设置一套旁路的开关装置（推荐采用断路器），由机械应急操作手柄手动机械闭合该开关装置，完成机械应急启动。

4. 性能要求：

• 图集编制了控制柜相关方面的性能要求，包括控制柜、断路器、过载保护器(EOP)、电子控制装置(ECU)、机械应急启泵控制、CPS、控制电路等。

• 还包括现场应急操作要求、紧急停机控制、断电维护操作要求等。

5. 其他特点：

• 图集依据工程建设全文强制性工程建设规范《建筑电气与智能化通用规范》GB 55024-2022，首次在国标图集中介绍了采用过载保护器(EOP)解决堵转保护的方案。

• 主回路采用分立元件和控制与保护开关电器(CPS)两种，控制电路采用继电器和电子控制装置(ECU)两种。

• 共设计13种类型的控制电路图，以满足不同场景和需求。

三、应用场景

24D303-4图集适用于民用与工业建筑内3/N/PE AC220V/380V 50Hz系统中消防水泵机械应急启动的控制。它确保了消防水泵在紧急情况下能够迅速、可靠地启动，为火灾扑救提供了有力的保障。

四、总结

24D303-4消防水泵机械应急起泵控制图集是基于国家标准和规范的要求而设计的，它提供了多种启动类型和机械应急启动装置的选择，并编制了控制柜相关方面的性能要求和操作要求。这一图集的应用将有助于提高消防水泵的可靠性和安全性，为火灾扑救提供更加有力的支持。
