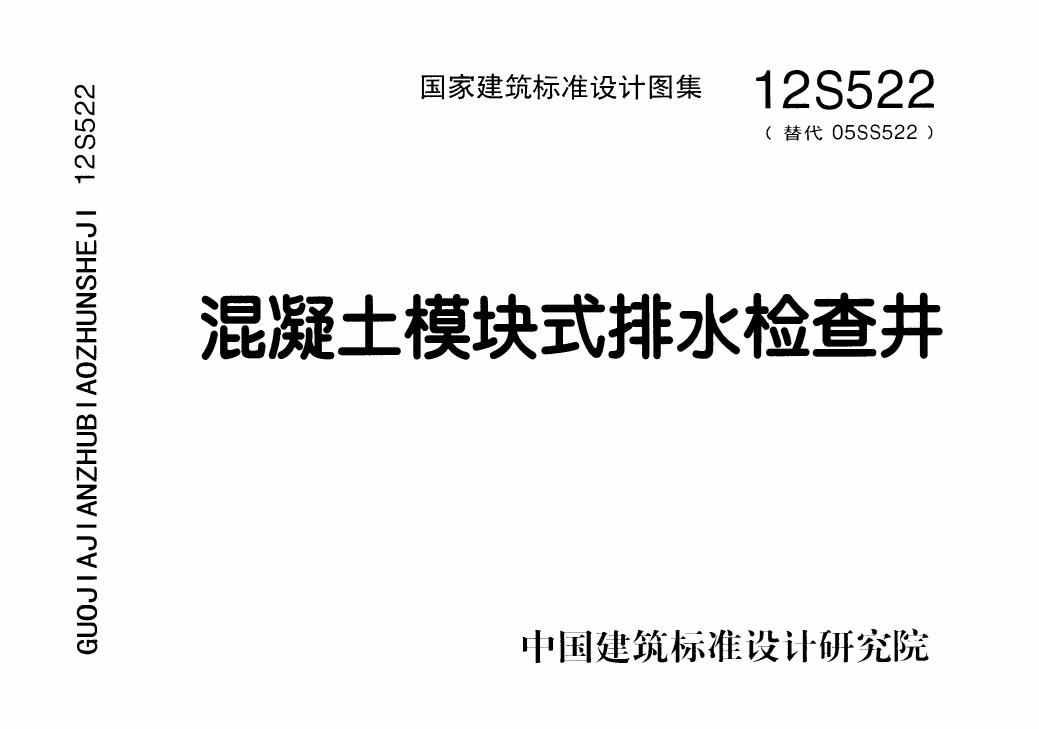

混凝土模块式排水检查井12S522主要包含以下内容：

一、概述

• 适用范围：适用于市政及工业与民用建筑室外无内压的圆形排水管道，包括雨水管道（管径D=2002000mm）和污水管道（管径D=2001500mm）。

• 设计参数：检查井盖板以上设计覆土厚度在0.4~4.0m之间，结构抗震设防烈度不大于8度（0.2g、0.30g）。矩形井按有地下水及无地下水两种情况设计，其余均按有地下水设计。

二、图集内容

• 通用详图：包括典型模块尺寸及代码表、检查井井墙底部构造示意图、盖板安装节点大样图、井墙配筋大样图、跌水井井墙构造柱做法大样图、圆形管道穿墙做法大样图、预制盖板大样图等。

• 井型图纸：详细介绍了圆形检查井、矩形直线检查井、矩形三通检查井、矩形四通检查井、竖槽式跌水井等井型的各个尺寸砌筑相关的图纸。

• 安装说明：包含少量脚窝、踏步等安装问题的介绍。

三、结构特点

• 模块组成：由混凝土井壁墙体模块、砌筑砂浆、灌芯混凝土、包封混凝土、勾缝、座浆、抹三角等组成。

• 模块设计：根据检查井强度要求、接入井的雨污水管径D选择合适的检查井型及配套模块。模块有模块化、链锁式、芯注孔等结构特点，其中模块化是将井型整体分割成单元模块尺寸规格，链锁式是模块的上下左右四周均为凹凸槽结构，组合砌筑形成链锁，芯注孔是模块为中空结构，组合砌筑后纵向孔孔相通，横向孔孔相贯，孔芯浇注后形成现浇混凝土网状结构。

四、性能优势

• 抗压耐腐蚀：混凝土模块式排水检查井具有高强度、耐腐蚀等特点。

• 节能环保：作为新型砌筑材料，可以替代传统红砖、黏土砖等，具有节能环保的优势。

• 施工便捷：施工时可以根据井室的形状、大小、口径来选择不同规格的检查井模块来砌筑，成型后的检查井性能优于普通传统砖砌检查井。同时，模块砖中心是空的，便于运输和施工，提高了施工安全性。

五、编制与批准

• 编制单位：中国建筑标准设计研究院。

• 主编单位：北京市市政工程设计研究总院。

• 批准部门：中华人民共和国住房和城乡建设部。

综上所述，混凝土模块式排水检查井12S522是一份详细且权威的图纸集，涵盖了检查井的各个方面，为市政及工业与民用建筑室外排水管道的检查井设计与施工提供了有力支持。
