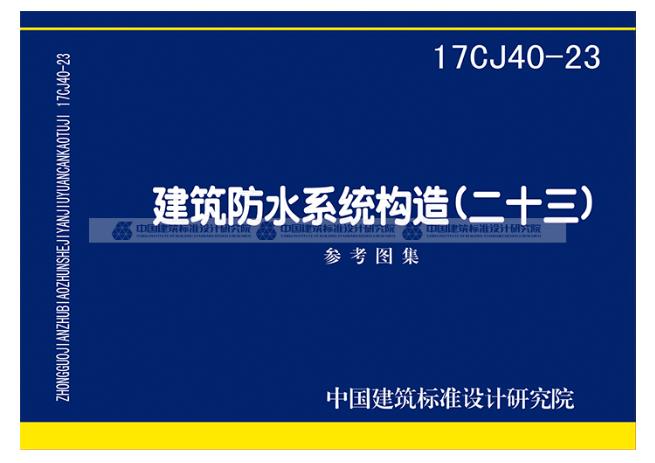

17CJ40-23《建筑防水系统构造（二十三）》主要包含以下内容：

一、概述

该图集是以湖北东方精创科技股份有限公司生产的防水材料和防水系统在建筑防水工程中的应用技术为依据编制的。它适用于全国各地区一般工业与民用建筑的屋面、楼地面、外墙及地下防水工程的设计与施工，以及地铁、隧道、城市地下综合管廊等防水工程的设计与施工。

二、图集内容

图集内容条理清楚，选用方便，主要包括以下几个方面：

1. 说明：对图集的使用范围、编制依据、防水材料的应用及注意事项等进行简要说明。

2. 防水材料名称及适用部位：列出各种防水材料的名称、性能特点以及适用的建筑部位，如屋面、外墙、地下室等。

3. 材料介绍：详细介绍各种防水材料的组成、性能、施工方法以及注意事项等。

4. 防水层材料选用表：提供不同建筑部位和防水等级下防水层材料的选用建议。

5. 各使用部位构造做法：针对屋面、外墙、地下室等不同部位，提供详细的防水构造做法，包括防水层的层次、材料组合、施工工艺等。

6. 相关构造节点详图：提供地下室防水节点、屋面防水节点、隧道防水构造等关键部位的详细构造图纸，包括防水层的铺设方式、搭接长度、固定方法等。

三、具体防水构造做法

1. 地下工程防水构造：包括地下室底板、外墙、顶板等部位的防水构造做法，如采用防水卷材、防水涂料等材料进行防水处理，以及设置防水层、保护层、排水层等构造层次。

2. 屋面防水构造：包括平屋面、坡屋面、种植屋面等部位的防水构造做法，如采用防水卷材、防水涂料、防水层与刚性保护层的组合等方式进行防水处理。同时，还提供了管道穿屋面、种植平屋面出入口等部位的防水节点详图。

3. 地铁、隧道、城市地下综合管廊防水构造：针对地铁、隧道、城市地下综合管廊等特殊部位的防水需求，提供了相应的防水构造做法，如采用防水板、防水涂料等材料进行防水处理，以及设置排水系统、止水带等构造措施。

四、其他内容

图集还提供了厕浴间墙地面节点大样、外墙防水材料收头构造等细节部位的防水处理建议，以及DFJC系列防水材料主要性能指标等附加信息，方便用户在使用过程中进行咨询和反馈。

综上所述，17CJ40-23《建筑防水系统构造（二十三）》是一份全面而详细的建筑防水设计参考图集，为设计人员在防水工程的设计和施工过程中提供了有力的技术支持和指导。
