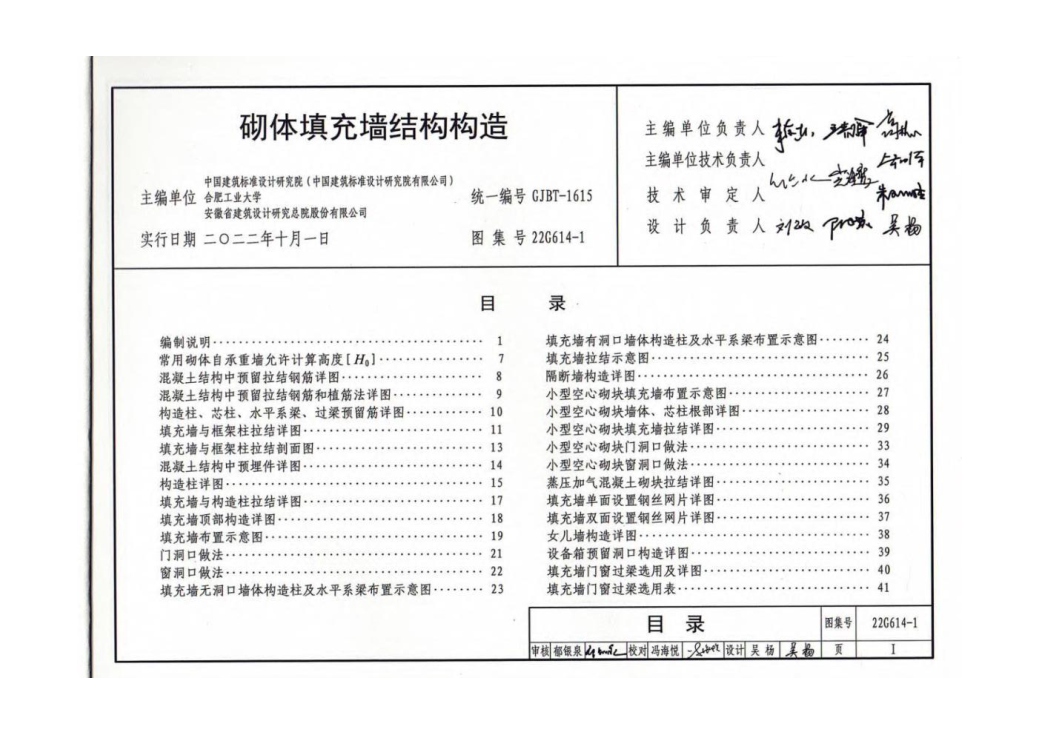

《砌体填充墙结构构造》22G614-1主要包含以下内容：

一、概述与适用范围

• 该图集是由合肥工业大学与中国建筑标准设计研究院、安徽省建筑设计研究总院股份有限公司联合主编的国家建筑标准设计图集。

• 适用于钢筋混凝土结构房屋中的砌体填充墙与混凝土主体结构的拉结构造及填充墙之间的拉结构造。

• 适用于非抗震设计及抗震设防烈度为6~8度的地区，具有应用广泛、使用频率高的特点。

二、构造要求与详图

• 详细阐述了砌体填充墙与混凝土主体结构的拉结方式，包括预留拉结筋的竖向间距等要求。例如，混凝土小型空心砌块砌体用拉结筋时竖向间距为600mm，采用钢筋网片时竖向间距为400mm；普通砖砌体和烧结多孔砖砌体的竖向间距为500mm；蒸压加气混凝土砌块砌体的竖向间距根据块材高度有所不同。

• 提供了填充墙构造柱和水平系梁的设置规则及详图。例如，填充墙长度超过5m或层高2倍时，墙体中部应设置构造柱，构造柱间距不宜大于4m；外墙的L形转角处、内墙和外墙交接处宜设置构造柱等。

三、材料要求与施工注意事项

• 对填充墙使用的块材、水泥、钢筋等材料提出了明确要求，包括产品合格证、产品性能检测报告、砂浆配合比试验报告以及材料主要性能的进场复检检验报告等。

• 规定了块材进入施工现场后的堆放、防潮湿、防雨雪措施以及砌筑砂浆的试配、使用要求等。

• 提供了填充墙砌筑、防潮层处理、厨房卫生间等特殊部位的处理方法以及构造柱、芯柱等施工要点。

四、其他相关信息

• 图集中还包含了多个构造柱布置示意图、拉结筋竖向间距示意图等，以便设计人员和施工人员更好地理解和应用图集内容。

• 图集还强调了国家建筑标准设计在工程建设标准化中的重要地位和作用，以及遵循和参考国家建筑标准设计对于建筑设计行业的重要指导意义。

综上所述，《砌体填充墙结构构造》22G614-1是一部全面、详细的国家建筑标准设计图集，为设计人员和施工人员提供了科学、规范、实用的指导。
