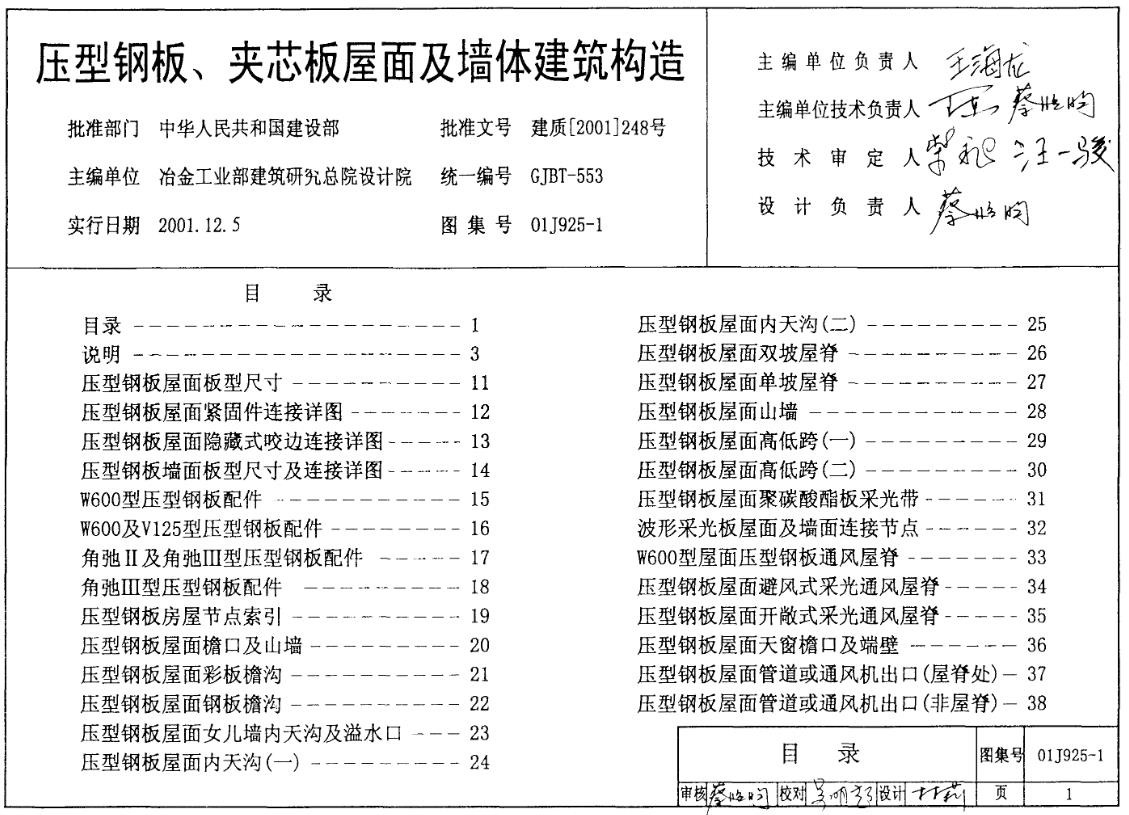

压型钢板、夹芯板屋面及墙体建筑构造（01J925-1）主要包含以下内容：

一、总体概述

• 图集编号与实行日期：图集编号为01J925-1，实行日期为2001年12月5日。

• 主编单位：冶金工业部建筑研究总院设计院。

• 批准部门与文号：中华人民共和国建设部批准，批准文号为建质[2001]248号。

二、设计依据与适用范围

• 设计依据：本图集根据多项建筑标准、规范及文件编制，包括但不限于《屋面工程质量验收规范》、《压型金属板设计施工规程》、《冷弯薄壁型钢结构技术规范》等。

• 适用范围：适用于非保温型及保温型的工业与民用建筑，特别是压型钢板和夹芯板的屋面及墙体建筑构造。

三、屋面构造详述

• 板型尺寸与连接：提供了压型钢板屋面板型尺寸及紧固件连接详图、隐藏式咬边连接详图等。

• 屋面配件：详细介绍了W600型、V125型等压型钢板配件，以及角弛系列压型钢板配件。

• 特殊构造：包括双坡屋脊、单坡屋脊、山墙、高低跨、聚碳酸酯板采光带、波形采光板屋面及墙面连接节点等。

• 通风与采光：设计了避风式、开敞式采光通风屋脊，以及天窗檐口及端壁等构造。

• 排水与防水：涉及屋面檐口、钢板檐沟、女儿墙内天沟及溢水口等排水防水构造。

四、墙体构造详述

• 板型与连接：提供了压型钢板墙面板型尺寸及连接详图。

• 墙体配件：包括夹芯板墙体外门、窗套、分体式空调器安装图等。

• 变形缝与防水：描述了墙体变形缝及雨水管等构造，确保墙体的稳定性和防水性。

五、其他构造与节点

• 组合房屋节点：提供了夹芯板组合房屋的多种节点索引及详细构造图。

• 特殊构造索引：如压型钢板复合保温屋面及墙体构造、防水卷材型复合保温压型屋面板体系等。

六、技术说明与要求

• 压型钢板加工：对压型钢板的加工成型质量、尺寸公差等提出了具体要求。

• 防腐与涂层：规定了压型钢板的防腐涂层要求，如铝锌或镀锌层双面质量、涂层厚度等。

• 施工注意事项：包括在施工现场和工厂轧制压型钢板时的注意事项，以减少接缝、防止渗漏。

综上所述，压型钢板、夹芯板屋面及墙体建筑构造（01J925-1）是一本详尽的建筑构造图集，为压型钢板和夹芯板在屋面及墙体建筑中的应用提供了全面的设计依据和施工指导。
