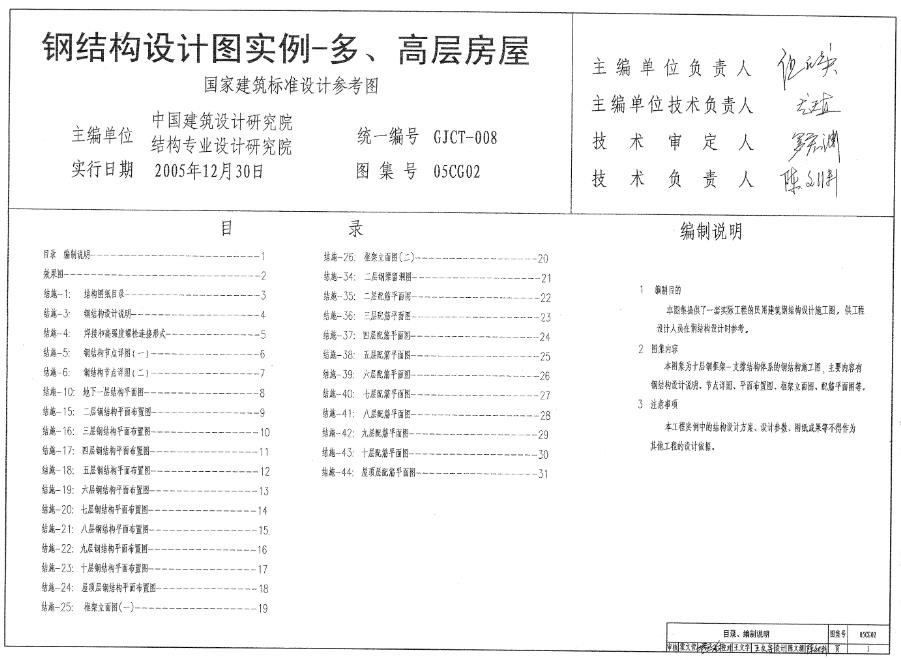

钢结构设计图实例—多、高层房屋(05CG02)主要包含以下内容：

一、图集概述

• 图集编号与名称：05CG02，钢结构设计图实例-多、高层房屋（参考图集）。

• 主编单位：中国建筑设计研究院结构专业设计院。

• 出版发行：由北京中国计划出版社出版发行，实行日期为2005年12月30日。

二、主要内容

1. 编制说明：

• 提供了图集编制的背景、目的和适用范围。

• 强调了图集内容的实用性和参考价值。

2. 效果图：

• 展示了多、高层钢结构房屋的整体外观效果，有助于设计人员直观理解建筑形态。

3. 结构设计图纸：

• 结构图纸目录：列出了图集中所有图纸的编号和名称，便于查阅。

• 钢结构设计说明：详细介绍了钢结构设计的原则、方法、材料选用等关键信息。

• 焊接和高强度螺拴连接形式：说明了钢结构中焊接和螺拴连接的具体形式和技术要求。

• 钢结构节点详图：提供了钢结构节点的详细图纸，包括节点构造、连接方式等，确保节点设计的合理性和安全性。

4. 平面布置图：

• 从地下一层到屋顶层，每层均有详细的钢结构平面布置图，展示了钢结构的布置情况、构件尺寸、位置关系等。

• 包括但不限于二层、三层、四层、五层、六层、七层、八层、九层、十层以及屋顶层的钢结构平面布置图。

5. 框架立面图：

• 提供了钢结构框架的立面图纸，展示了框架的立面形态、尺寸、构件关系等。

6. 配筋平面图：

• 从二层到屋顶层，每层均有配筋平面图，详细说明了各层配筋的情况，包括钢筋的型号、直径、间距、布置方式等。

7. 其他图纸：

• 如二层钢梁留洞图等，提供了钢结构施工中需要特别注意的细节和特殊要求。

三、适用性与参考价值

• 该图集为一套实际工程的民用建筑钢结构设计施工图，具有很高的实用性和参考价值。

• 可供工程设计人员在进行多、高层钢结构房屋设计时参考使用，有助于提升设计质量和效率。

综上所述，钢结构设计图实例—多、高层房屋(05CG02)包含了从编制说明、效果图到详细的结构设计图纸、平面布置图、框架立面图以及配筋平面图等全面而丰富的内容，是钢结构设计领域的重要参考资料。
