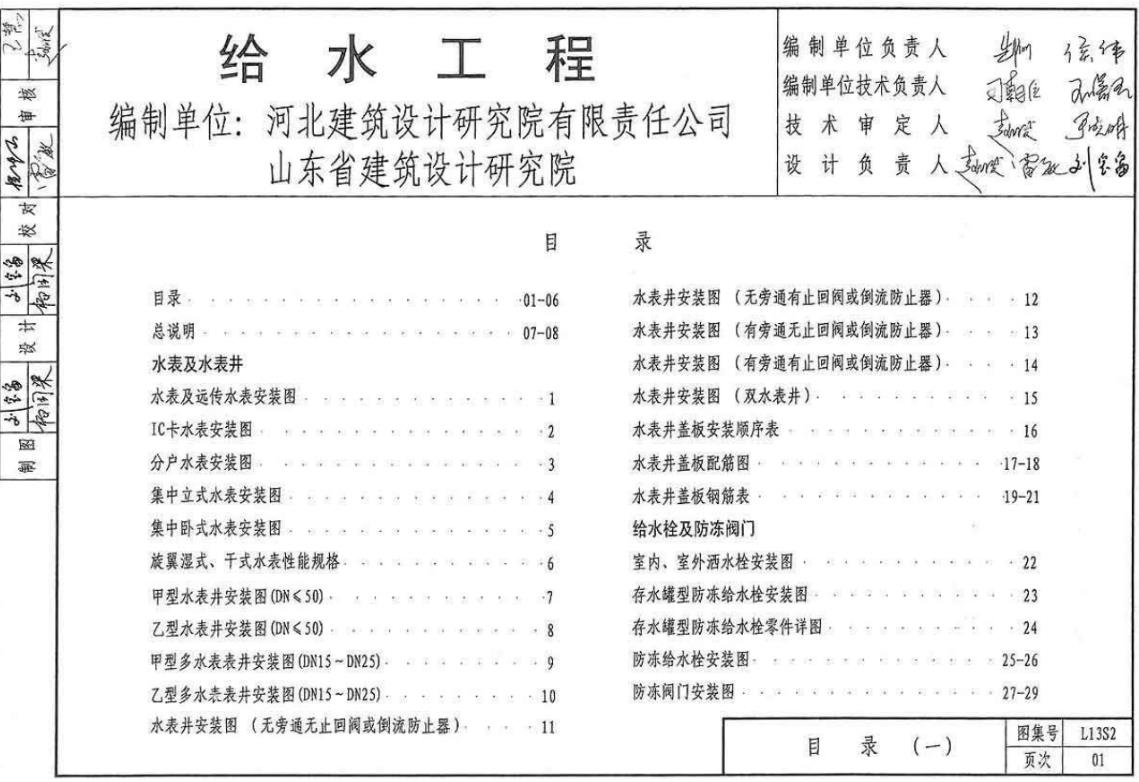

L13S2给水工程图集主要包含的内容广泛且详细，它是一款关于给水工程的工程建筑类图集，适用于新建、改建和扩建的民用建筑和一般工业建筑的生活给水设计和施工安装。具体来说，L13S2给水工程图集可能包含以下几个方面的内容：

一、给水工程概述

• 定义与任务：明确给水工程是向用水单位供应生活、生产等用水的工程，其任务是供给城市和居民区、工业企业、铁路运输、农业、建筑工地以及军事上的用水，并保证上述用户在水量、水质和水压的要求，同时担负用水地区的消防任务。

• 作用与组成：阐述给水工程的作用是集取天然的地表水或地下水，经过一定的处理，使之符合工业生产用水和居民生活饮用水的水质标准，并用经济合理的输配方法，输送到各种用户。给水工程的组成可分为取水工程、净水工程和输配水工程三个部分。

二、具体安装与施工指导

• 水表井安装：包括无旁通有止回阀或倒流防止器的水表井安装图、有旁通无止回阀或倒流防止器的水表井安装图、双水表井安装图等多种情况，以及水表及远传水表、IC卡水表等的安装图。

• 阀门井安装：提供立式阀门井安装图、阀门组合节点图等，涉及多种阀门如X45X型泄压阀、JD145X型多功能水泵控制阀等的安装。

• 防冻阀门与给水栓安装：包括旋翼湿式、干式水表性能规格，室内、室外洒水栓安装图，以及存水击型、水罐型防冻给水栓的安装图等。

• 倒流防止器安装：提供倒流防止器井的安装图，包括无旁边管、有旁通管等多种情况，以及不同型号倒流防止器的选用图。

三、设备选型与安装说明

• 水表选型：提供不同型号水表的性能规格和选用说明。

• 阀门选型：包括各种阀门的性能特点、适用范围和安装说明，如HH41X型缓闭消声止回阀、YQ系列减压型倒流防止器等。

• 水箱选型与安装：提供装配式搪瓷钢板给水箱、装配式不锈钢板给水箱等多种类型水箱的选用表和安装图，以及水箱基础图等。

四、其他附件与设备

• 温度计与压力表：提供温度计和压力表的选型安装说明，以及温度计连接头等附件的安装图。

• 液位指示器与传感器：包括YWK-II型液位指示器、STKA型和STKB型液位传感器的安装说明。

• 分水器与过滤器：提供冷热水分水器、Y型过滤器等设备的安装图和材料表。

五、施工注意事项与要求

• 材料要求：明确施工所需材料的质量标准和要求。

• 施工工艺：提供详细的施工工艺流程和操作要点。

• 质量控制：强调施工过程中的质量控制措施和检验标准。

综上所述，L13S2给水工程图集是一款内容丰富、实用性强的工程建筑类图集，它涵盖了给水工程的各个方面，为给水工程的设计、施工和安装提供了全面的指导和帮助。
