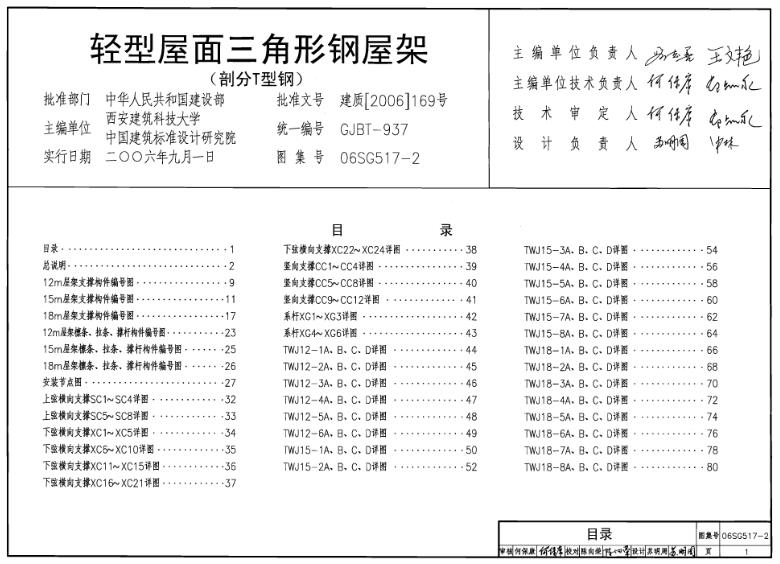

06SG517-2轻型屋面三角形钢屋架（部分T型钢）主要包含以下内容：

一、编制背景与目的

• 该图集是为了有效利用剖分T型钢这一经济有效的截面形式，替代原有双角钢弦杆而编制的。剖分T型钢弦杆制造方便，与角钢腹杆连接时可利用其腹板作为节点板（或部分节点板），构造简单，传力直接合理，经济性能好。

二、编制原则

• 图集编制以国家现行规范、规程为依据，充分考虑了在全国的通用性。设计时采用了人字式腹杆三角形钢屋架，以降低次应力影响并节省用钢量。

• 图集中只允许使用热轧剖分T型钢，以避免焊接T型钢残余应力较大的问题。未来在进一步研究后，焊接T型钢可能会在图集修订时纳入使用范围。

三、适用范围

• 适用于抗震设防烈度≤9度的单层厂房、仓库和其他附属建筑。

• 屋面板可采用压型钢板、夹芯板、瓦楞铁、纤维水泥瓦、混凝土瓦等。

• 屋面坡度为1/3，房屋可为单跨或等高1～3跨，可设置起重量不大于10t的A1～A5级工作制单梁吊车。

• 柱子可为钢柱或钢筋混凝土柱，屋架与柱子的连接为铰接。屋架下弦标高应不超过12m。

• 适用于构件表面温度不超过150℃的场所，当高于150℃时，应采取有效的隔热防护措施。

四、设计计算

• 设计使用年限为50年，结构构件安全等级为二级，结构重要性系数γ0为1.0。

• 屋架跨度包括12m、15m和18m，柱距为6m和7.5m。

• 屋面荷载考虑了多种情况，包括永久荷载和可变荷载（如均布活荷载、均布雪荷载、积灰荷载等），并详细列出了各级荷载的标准值和设计值。

五、技术特点

• 图集提供的三角形钢屋架形式简单，腹杆数量少，T型钢弦杆的腹板兼做节点板，技术先进，经济合理，安装方便。

• 充分考虑了不同荷载等级和抗震设防烈度的要求，确保了结构的安全性和可靠性。

六、图纸内容

• 图集包含了总说明、不同跨度（12m、15m、18m）的屋架支撑构件编号图、檩条、拉条、撑杆构件编号图以及安装节点图等详细图纸。这些图纸为设计、施工、监理及管理的相关单位和技术人员提供了全面的技术支持。

综上所述，06SG517-2轻型屋面三角形钢屋架（部分T型钢）是一部内容丰富、技术先进的建筑标准设计图集，为轻型屋面三角形钢屋架的设计、施工和管理提供了有力的支持。
