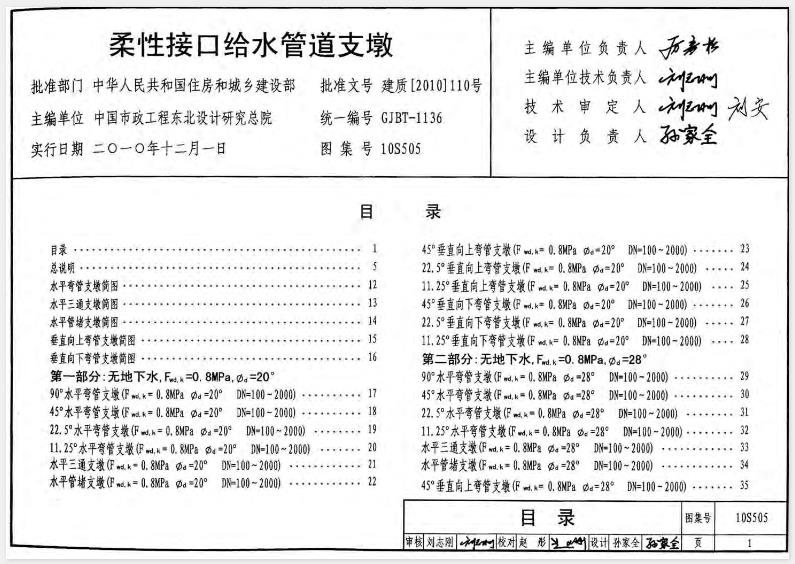

10S505柔性接口给水管道支墩主要应用于市政及一般民用与工业建筑工程中的室外柔性接口埋地给水管道领域。具体来说，其应用领域和条件可以归纳如下：

一、应用领域

1. 城市供水系统：用于城市供水管道中的支墩设计，确保管道在运输水的过程中保持稳定，防止因水压、地质条件等因素导致的管道移位或损坏。

2. 排水系统：虽然主要用于给水管道，但在某些特殊情况下，也可能用于排水管道中需要稳定支撑的部分。

3. 工业用水系统：在工业生产中，需要稳定供水的场合，如化工厂、钢铁厂等，10S505柔性接口给水管道支墩同样适用。

二、应用条件

1. 管道类型：适用于管道内径为100～2000mm的铸铁管（包括球墨铸铁管、未经退火处理的球态铸铁管等）、混凝土管（包括钢筋混凝土管、预应力混凝土管、预应力钢筒混凝土管）、化学管材管[包括硬聚氯乙烯圆管(UPVC)、聚乙烯圆管(PE)、玻璃纤维增强塑料管(GRP、FRP)等]。

2. 设计内水压力：适用的管道设计内水压力为Fwd,k=0.8～1.1MPa。当实际设计内水压力小于0.8MPa时，应按0.8MPa档值选用；实际设计内水压力介于0.8～1.1MPa时，应按1.1MPa档值选用。

3. 土壤条件：适用于土壤等效内摩擦角Φd=20°～35°的一般性土壤地区。对于设置在淤泥、湿陷性黄土、多年冻土、膨胀土地区的支墩需另行设计，软土地区支墩的沉降问题应特殊考虑。

4. 管顶覆土深度：管顶覆土深度根据管径选择。当管内径D=100～500mm时，管顶覆土为Hs≥0.7m；当管内径D=600～2000mm时，管顶覆土为Hs≥1.0m。实际覆土深度介于两档之间时，应按覆土深度较小的值选用。

5. 地基承载力：支墩下持力层的地基承载力特征值fak不应小于80kPa，否则应另行设计。

6. 抗震设防：适用于非抗震设防区和抗震设防烈度小于或等于9度的地区。

三、其他注意事项

1. 接口类型：适用于给水管道采用橡胶圈作为止水件的承插式接口和套管式柔性接口。钢管道敷设方向改变处的附近有阀门和柔性接头时，可参照相应规格的铸铁管选用支墩。

2. 地下水条件：适用于无地下水（即地下水位低于支墩底面）及有地下水条件下（地下水位低于设计地面以下0.5m）的室外柔性接口埋地给水管道支墩。特殊工程的支墩需要另行设计。

综上所述，10S505柔性接口给水管道支墩在市政及一般民用与工业建筑工程中具有广泛的应用前景，其设计、制作、安装和使用均需严格遵循相关标准和规范，以确保管道系统的稳定运行和安全可靠。
