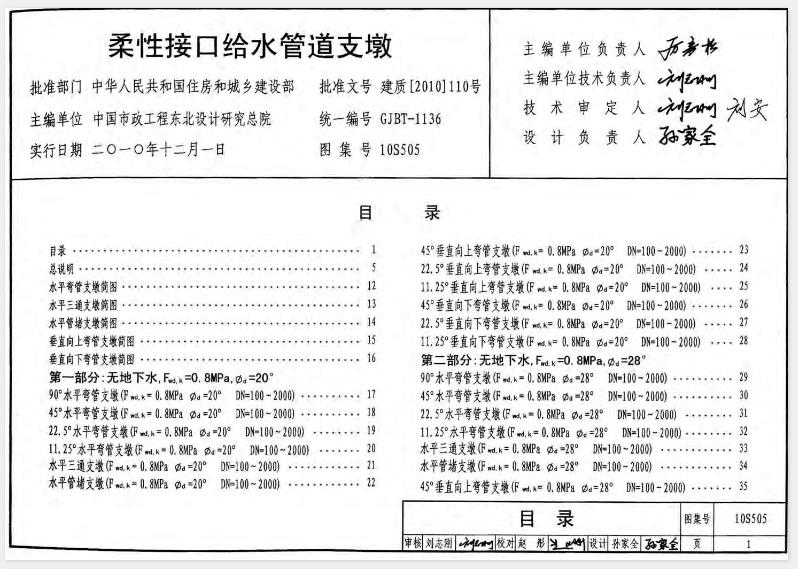

10S505柔性接口给水管道支墩的特点可以归纳如下：

一、适用范围广泛

• 管材类型：适用于多种管材，包括铸铁管（如球墨铸铁管、未经退火处理的球态铸铁管等）、混凝土管（如钢筋混凝土管、预应力混凝土管、预应力钢筒混凝土管）、化学管材管（如硬聚氯乙烯圆管UPVC、聚乙烯圆管PE、玻璃纤维增强塑料管GRP/FRP等）。

• 管径范围：适用的管径为100~2000mm，实际管径介于两档之间时，应按管径较大的选用。

• 设计内水压力：适用管道设计内水压力为0.81.1MPa，实际设计内水压力小于0.8MPa时，应按0.8MPa档值选用；实际设计内水压力介于0.81.1MPa时，应按1.1MPa档值选用。

• 接口类型：适用于给水管道采用橡胶圈作为止水件的承插式接口和套管式柔性接口。钢管道敷设方向改变处的附近有阀门和柔性接头时，可参照相应规格的铸铁管选用支墩。

• 土壤条件：适用于一般性土壤地区，土壤等效内摩擦角为20°~35°。对于设置在淤泥、湿陷性黄土、多年冻土、膨胀土地区的支墩需要另行设计，软土地区支墩的沉降问题应特殊考虑。

• 抗震设防：适用于非抗震设防区和抗震设防烈度小于或等于9度的地区。

二、设计科学合理

• 土壤等效内摩擦角：图集中引入了土壤等效内摩擦角计算公式的必要性，并详细讨论了其计算方法和取值范围，有助于更准确地计算支墩的受力情况。

• 结构安全性：支墩下持力层修正后的地基承载力特征值fa不应小于80KPa，否则应另行设计，确保了支墩的结构安全性。

• 管顶覆土深度：根据管径不同，规定了相应的管顶覆土深度范围，以确保管道的稳定性和安全性。

三、施工便捷高效

• 标准图集：提供了详细的支墩设计、制作、安装和使用等方面的内容，设计人员可直接选用，施工人员可直接按图施工，避免了复杂的结构计算，省时省力。

• 替代方案：对于水平叉管、管道变径等特殊支墩，虽未直接列入图集，但提出了相应的概念设计和替代方案，便于工程师在实际工作中灵活应用。

四、经济合理

• 材料选择：支墩材料的选择考虑了经济性和实用性，力求在保证结构安全的前提下降低工程成本。

• 减少浪费：通过引入土壤等效内摩擦角计算公式等科学手段，避免了因设计不合理而造成的材料浪费和工程返工。

综上所述，10S505柔性接口给水管道支墩具有适用范围广泛、设计科学合理、施工便捷高效和经济合理等特点，是给水排水管道工程中不可或缺的重要组成部分。
