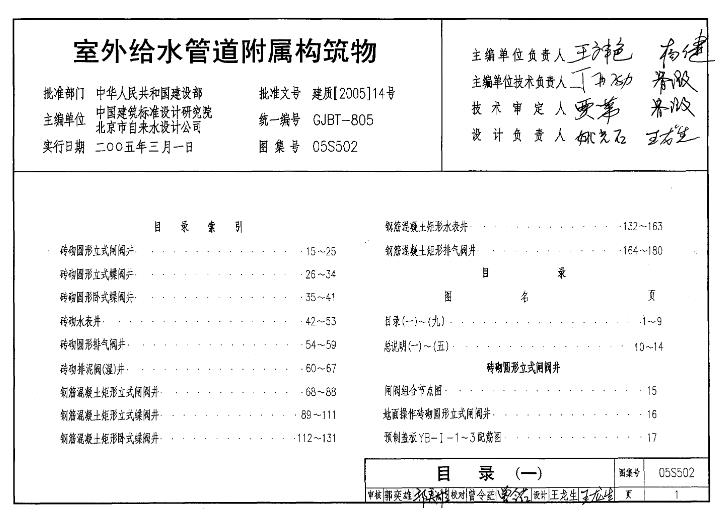

05S502《室外给水管道附属构筑物》图集主要应用在城镇、小区及工业区的室外给水管道工程中。具体来说，其应用领域和适用条件如下：

一、应用领域

1. 城镇给水工程：适用于城镇范围内的室外给水管道系统，包括居民区、商业区、工业区等不同区域的给水管道附属构筑物设计。

2. 小区给水工程：为各类住宅小区提供室外给水管道附属构筑物的设计方案，确保小区内居民的用水需求得到满足。

3. 工业区给水工程：工业区的生产活动对水量和水质要求较高，该图集为工业区室外给水管道系统提供了专业的附属构筑物设计支持。

二、适用条件

1. 管道规格：适用于DN15~DN1800范围内的室外金属给水管道工程。

2. 压力等级：适用于公称压力PN≤1.6MPa的给水管道系统。

3. 覆土深度：管道覆土深度不超过3m的工程。

4. 地质条件：适用于地基承载力特征值fak≥100KPa、可变荷载不超过超20级重车、抗震设防烈度≤8度的地区。

5. 地下水情况：除排泥湿井外，砖砌井主要用于无地下水地区；钢筋混凝土井则适用于有（无）地下水地区。

三、构筑物类型

图集中编制了多种常用的室外给水管道附属构筑物，包括：

• 砖砌圆形立式闸阀井、砖砌圆形立式蝶阀井、砖砌圆形卧式蝶阀井

• 砖砌水表井、砖砌圆形排气阀井、砖砌排泥阀（湿）井

• 钢筋混凝土矩形立式闸阀井、钢筋混凝土矩形立式蝶阀井、钢筋混凝土矩形卧式蝶阀井

• 钢筋混凝土矩形水表井、钢筋混凝土矩形排气阀井等

这些构筑物的设计充分考虑了施工条件、材料选择和使用要求，为室外给水管道系统的稳定运行提供了有力保障。

四、技术要点与使用方法

1. 技术要点：图集与原S143~S146图集相比，取消了井下操作方式、阀门套筒和卧式闸阀等，增加了立式（卧式）蝶阀和钢筋混凝土结构型式，以适应技术和材料的发展。

2. 使用方法：当设计条件满足工程要求时，可直接引用图集内容；当阀门尺寸和附件配置不同时，需自行排尺寸并按图集提供的主要控制尺寸选构筑物；当结构设计条件不满足时，应请结构专业人员提供处理措施。

综上所述，05S502《室外给水管道附属构筑物》图集在城镇、小区及工业区的室外给水管道工程中具有广泛的应用价值，为相关工程的设计和施工提供了重要的技术支持和参考依据。
