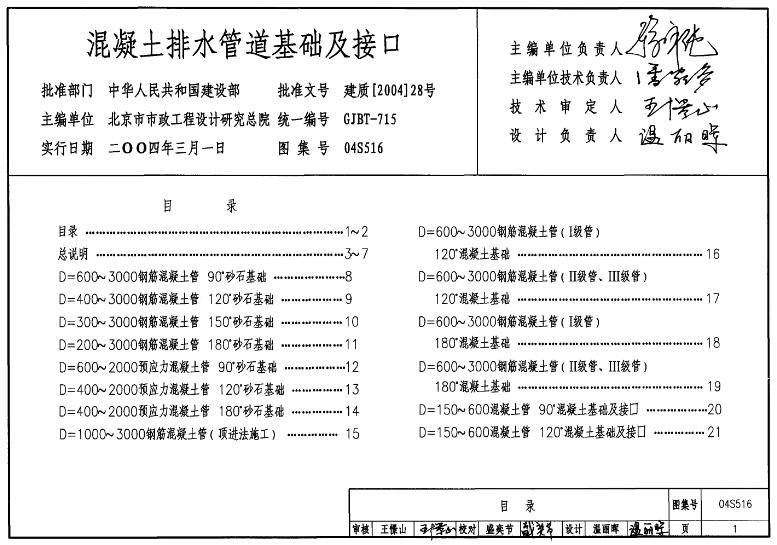

04S516《混凝土排水管道基础及接口》图集主要应用在室外埋地雨水、污水及合流等重力流无压混凝土排水管管道工程领域。具体来说，该图集适用于以下几种情况：
施工方法：
开槽法施工：采用砂石基础（土弧基础）、混凝土基础的管道工程。
顶进法施工（顶管）：对于无法采用开槽法施工的场合，如穿越障碍物等，该图集也提供了相应的设计和施工指导。
管道类型：
图集涵盖了混凝土排水管、钢筋混凝土排水管和预应力混凝土排水管等多种管材，并根据外压荷载进行了分级（如I级、II级、III级），以满足不同工程的需求。
接口形式：
图集详细介绍了柔性接口和刚性接口的施工方法和适用条件。例如，对于砂石基础的管道，通常要求采用橡胶密封圈柔性接口；而对于混凝土基础的管道，则可能采用钢丝网水泥砂浆抹带接口或现浇混凝土套环接口等刚性接口形式。
设计原则和选用条件：
图集不仅提供了具体的施工图样，还对设计原则和选用条件进行了详细介绍。设计者和施工者可以根据实际情况选择合适的施工方案，确保工程质量和安全。
特殊地质条件：
当遇有湿陷性黄土、膨胀土、多年冻土、液化土、软土等地基时，图集指出应根据相关规范另作处理，以确保管道工程的稳定性和安全性。
其他注意事项：
图集还对施工过程中的各项要求作了详细介绍，包括材料选择、施工步骤、质量控制等方面的内容。此外，对于管道在道路下面的管顶覆土深度小于一定值时，以及对管道纵向刚度或抗渗要求较高的情况，图集也提供了相应的加固措施和接口处理方案。
综上所述，04S516《混凝土排水管道基础及接口》图集在室外埋地雨水、污水及合流等重力流无压混凝土排水管管道工程领域具有广泛的应用价值。它不仅为设计者和施工者提供了标准化的设计方案和施工流程，还有助于提高工作效率和保证工程质量。
