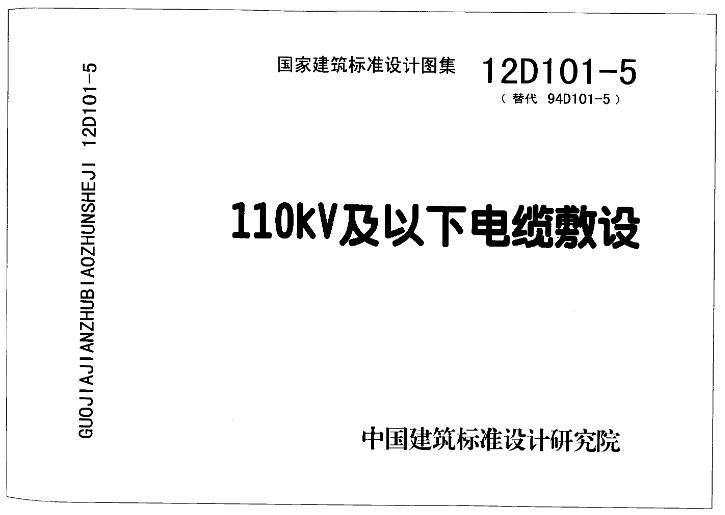

12D101-5《110kV及以下电缆敷设》图集主要包含以下内容：

一、图集概述

• 适用范围：该图集适用于工业与民用建筑电气工程中110kV及以下电缆线路在正常环境下的敷设。在进行110kV及以下电缆敷设的设计、施工时，可直接选用本图集。

• 编制背景：本图集是对94D101-5《35kV及以下电缆敷设》的修编，保留了原有图集中的有效内容，并进行了必要的补充和更新。

• 出版社与作者：该图集由中国建筑标准设计研究院编制，中国计划出版社出版。

二、主要内容

1. 电缆敷设方式：

• 保留了电缆直埋敷设方式。

• 保留了电缆在室内外构筑物上的安装方式。

• 保留并补充了电缆在室内外电缆沟、电缆夹层和电缆隧道内的做法。

• 补充了电缆在海泡石纤维水泥管和混凝土管块等排管中的做法。

• 增加了电缆在混凝土电缆槽和多种材质（如硬聚氯乙烯UPVC、氯化聚氯乙烯CPVC、玻璃钢RPM、钢管等）排管中的做法。

• 增加了电缆在桥梁上敷设、非开挖拉管电缆敷设等的施工安装做法。

2. 各种排管与电缆井的接口做法：提供了详细的接口设计和施工指导。

3. 电缆接地做法：增加了三芯和单芯电缆的接地做法，以满足不同电缆类型的接地需求。

4. 删除的内容：删除了原图集中施工繁琐和节能效果较差的混凝土导管敷设方式。

5. 电缆与其他物体间的最小距离：详细规定了电缆与各种地下设施、管道、铁路、公路等平行或交叉敷设时的最小距离要求。

6. 电缆敷设时的防火、防水与排水：提供了电缆穿墙孔洞、穿楼板孔洞、电缆沟、电缆隧道等部位的阻火封堵和防水做法，以及电缆沟、电缆隧道内的排水措施。

7. 电缆手孔井、人孔井及电缆沟盖板：提供了各种类型电缆井和电缆沟盖板的平面布置示意图、剖面布置示意图以及详图，供设计和施工人员参考。

8. 其他相关内容：还包括电缆标示装置、电缆支架、电缆吊架等的安装方法和要求，以及电缆敷设过程中的注意事项和安全规范等。

三、使用说明

• 在使用本图集时，应仔细阅读编制说明和电缆敷设要点，了解图集的使用范围、编制依据和注意事项。

• 根据具体工程需求，选择合适的电缆敷设方式和做法，并严格按照图集提供的施工图样和安装要求进行施工。

• 在施工过程中，应注意安全和环保要求，确保电缆敷设质量符合国家和行业相关标准。

综上所述，12D101-5《110kV及以下电缆敷设》图集是一本内容丰富、指导性强的国家建筑标准设计图集，为工业与民用建筑电气工程中110kV及以下电缆线路的敷设提供了全面的技术支持和参考依据。
