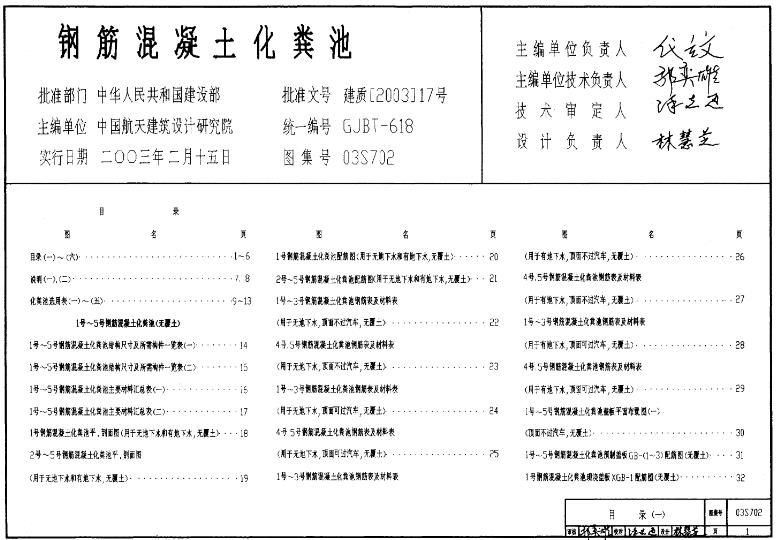

03S702《钢筋混凝土化粪池》国家建筑标准设计图集主要包含以下内容：

一、基本信息

• 发布时间：图集系在92S214(一)～(五)钢筋混凝土化粪池基础上，由中国航天建筑设计研究院修编，并于2003年发布实施。

• 适用范围：本图集适用于一般工业建筑和民用建筑生活污水的局部处理。

• 主要规范依据：包括《混凝土结构设计规范》(GB50010-2002)、《给水排水工程构筑物结构设计规范》(GB50069-2002)、《建筑地基基础设计规范》(GB50007-2002)以及《给水排水工程钢筋混凝土沉井结构设计规程》(CECS137:2002)等。

二、化粪池设计

• 化粪池类型：图集中包含了多种类型的钢筋混凝土化粪池，如沉井式化粪池和常规化粪池，以及不同格数的化粪池设计（如单池双格、单池三格等）。

• 有效容积：化粪池的有效容积根据实际需求进行设计，如单池双格的有效容积可为2、4、6、9、12m³（沉井式有6、12m³）；单池三格的有效容积可为16、20、30、40、75、100m³（沉井式有20、30m³）。

• 分格计算：化粪池的分格计算中，第一格通常占总有效容积的60%，第二格和第三格各占20%。

三、结构设计与构造详图

• 组成部分：一体式钢筋混凝土化粪池一般由入口管、格栅区、沉淀区、消化区、悬浮物上升区和出口管等部分组成。各部分的具体构造和设计要求在图集中有详细说明。

• 配筋图与材料表：图集中提供了各种规格化粪池的配筋图、材料表、结构尺寸表及所需构件表等，方便设计人员选用和施工。

• 荷载与井盖设计：化粪池的顶面荷载根据是否过车进行设计，如不过车时活荷载标准值为10KN/m²，可过汽车时则按汽车-超20级重车设计。化粪池选用双层井盖，其国家标准设计图集号为02S501-2或选用图号为S501-1～2的国家标准。

四、选用表与施工指导

• 化粪池选用表：图集中提供了化粪池选用表，根据不同建筑物、用水量、清掏期、污泥量、污水停留时间等因素，计算得出化粪池的设计总人数，设计人员可直接按表选用。

• 施工条件与材料供应：图集还考虑了化粪池的施工条件和材料供应情况，为选择合适的施工方法和材料提供了指导。

五、其他信息

• 出版信息：该图集由中国建筑标准设计研究院编制，并于2006年由中国计划出版社出版，书号为ISBN 9787801775801。

综上所述，03S702《钢筋混凝土化粪池》国家建筑标准设计图集是一本全面、详细的钢筋混凝土化粪池设计指南，包含了化粪池的设计、施工、选用等各方面的内容，对于从事相关工作的专业人员具有重要参考价值。
