JGJ69-1990 PY型预钻式旁压试验规程主要包含以下内容：

一、总则

• 目的与适用范围：规程旨在统一PY型预钻式旁压试验方法，合理确定地基承载力等参数。它适用于PY型预钻式旁压仪对粘性土、粉土、砂土和强风化岩石等土层的测试。当采用其他型号的预钻式旁压仪时，可参照本规程的有关规定执行。

• 遵循标准：在采用本规程时，尚应符合现行的国家标准《岩土工程勘察规范》的有关规定。

二、仪器设备

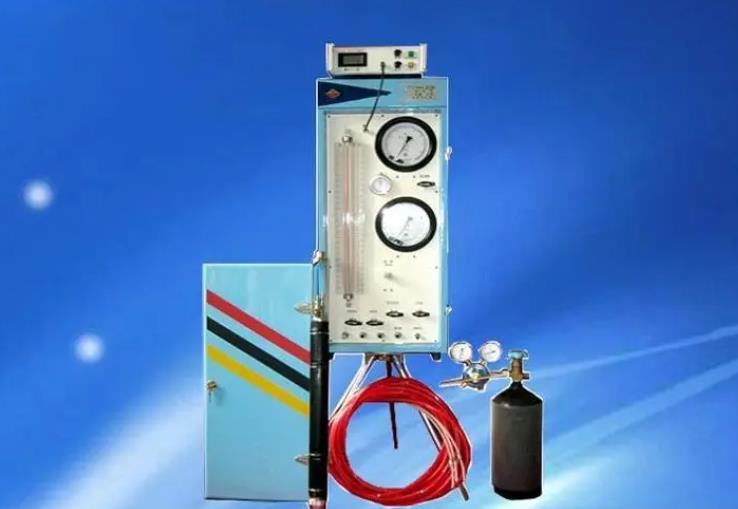

• 旁压仪组成：旁压仪主要由旁压器、加压稳压装置和测量装置等部件组成。旁压器为三腔式圆柱型结构，外套有弹性膜，中腔为测试腔，上、下腔为保护腔。加压稳压装置的压力源为高压氮气或人工打气，测量装置通过测管或液位仪测读孔壁土体受压后的相应变形值。

三、试验钻孔

• 钻孔要求：试验钻孔操作应符合一系列要求，如钻孔直径应比旁压器外径大2～6倍，孔壁土体稳定性好的土层孔径不宜过大，减轻孔壁土体的扰动，保护孔壁土体的天然含水量，孔形应垂直等。

• 不宜进行旁压试验的孔段：包括取过原状土样或进行过标准贯入试验的孔段，跨在不同性质土层的孔段等。

• 最小试验深度与间隔：最小试验深度、连续试验深度的间隔，以及试验孔与其他原位测试孔的间距等均有具体要求。

四、试验步骤

• 注水与放入旁压器：包括向水箱注满水、排除旁压器和管路中的气泡、调整测管水位、将旁压器放入钻孔预定测试深度等步骤。

• 加压测试：通过高压氮气或人工打气方式进行加压，逐级增加压力，并记录相应的变形值。

五、仪器校正

• 校正内容：包括旁压器中腔原始体积、受压膨胀体积、各级总压力所对应的体积等参数的校正，以确保试验数据的准确性。

六、资料整理

• 资料整理要求：对试验数据进行整理和分析，得出地基承载力等参数。同时，应填写试验记录表格，并保存试验过程中的相关资料。

七、附录

• 旁压仪原理图：提供旁压仪的结构和工作原理示意图。

• 试验记录格式及工程实例：给出试验记录的标准格式和工程实例，供实际操作时参考。

• 本规程用词说明：对规程中出现的专业术语进行解释和说明。

综上所述，JGJ69-1990 PY型预钻式旁压试验规程为PY型预钻式旁压试验提供了全面的指导和规范，从仪器设备、试验钻孔、试验步骤、仪器校正到资料整理等方面均有详细的规定和要求。这些规定和要求有助于确保试验数据的准确性和可靠性，为工程设计和施工提供科学依据。
