GBT4327-2008《消防技术文件用消防设备图形符号》主要包含以下内容：

一、标准概述

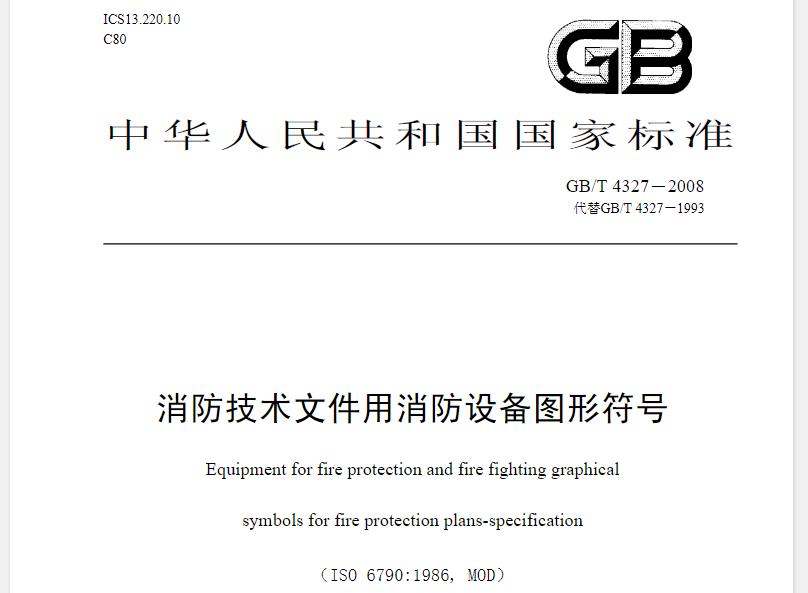

• 标准编号与发布实施：GBT4327-2008，发布于2008年10月8日，实施于2009年5月1日，由中华人民共和国国家质量监督检验检疫总局和中国国家标准化管理委员会联合发布。

• 替代标准：该标准替代了GB/T 4327-1993《消防技术文件用消防设备图形符号》。

• 国际等效：本标准修改采用ISO 6790:1986《消防技术文件用消防设备图形符号》(英文版)，在保留国际标准核心内容的基础上，结合我国国情进行了适当修改和补充。

二、适用范围

本标准适用于新建、改建或扩建工程中，在编制消防设计、施工、维护或审核等技术文件时使用的有关防火、灭火和疏散方法的消防设备图形符号。具体包括但不限于灭火器、固定灭火系统、消防供水线、其他灭火设备、控制与指示设备、报警启动装置、火灾报警装置、消防通风口、疏散路线以及火灾和爆炸危险区域等。

三、图形符号分类与原则

• 分类：标准规定了消防技术文件中使用的表示各种消防设备的基本符号、辅助符号和单独使用的符号，并举例说明了部分组合图形符号。

• 原则：

1. 消防技术文件用图形符号由基本符号和辅助符号按需要组合成不同的图形符号，也可采用单独使用的图形符号。

2. 同一份消防技术文件中的所有图形符号的比例都应相同，并要与文件中其他内容的比例相适应。

3. 单独使用的符号不应组合使用。基本符号表示消防设备的类别，辅助符号一般放在基本符号内，表示消防设备的种类或性质。

四、具体符号示例

根据公开发布的信息，GBT4327-2008中包含了多种消防设备的图形符号示例，如：

• 基本符号：手提式灭火器（3-01）、推车式灭火器（3-02）、固定灭火系统（全淹没）（3-03）、固定灭火系统（局部应用）（3-04）、消防供水干线（3-05）等。

• 辅助符号：水（4-01）、泡沫或泡沫液（4-02）、BC类干粉（用于干粉类消防设备）、卤代烷（用于气体类消防设备）等。

• 其他符号：还包括报警启动装置、线型探测器、火灾警报装置、消防控制中心、指示灯、自动阀等多种消防相关设备的图形符号。

五、标准特点与意义

• 标准化：通过制定统一的消防设备图形符号标准，有助于提升消防技术文件的规范性和可读性。

• 国际化：在保留国际标准核心内容的基础上进行修改和补充，使标准既符合国际惯例又适应我国国情。

• 实用性：标准中包含了丰富的图形符号示例和详细的说明，便于设计人员和施工人员在实际工作中参考和使用。

综上所述，GBT4327-2008《消防技术文件用消防设备图形符号》是一份全面、规范且具有国际化视野的消防技术标准文件，对于提升我国消防工作的科学化、规范化和国际化水平具有重要意义。
