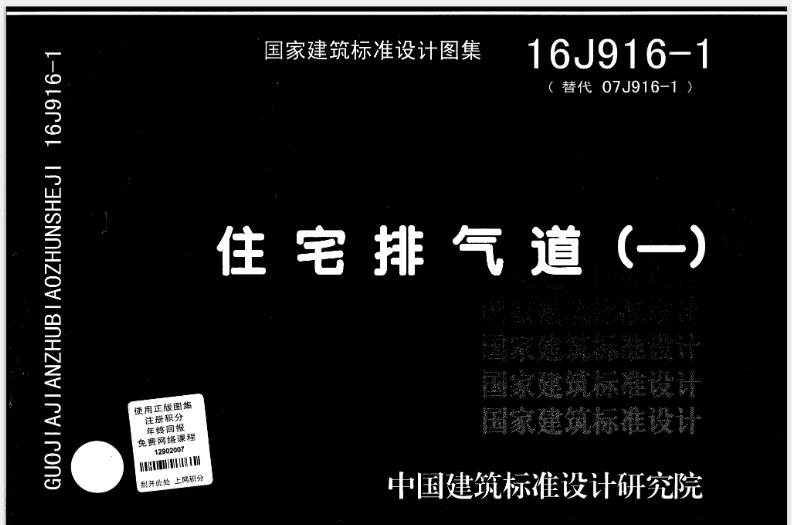

16J916-1图集——住宅排气道㈠的主要内容可以归纳为以下几个方面：

一、适用范围

* 本图集适用于新建的多层及高层住宅厨房、卫生间排气道系统设计及其定型产品的选用和安装。

* 可供建筑工程设计人员、住宅开发商、施工单位选用。

二、主要内容概览

* 图集主要编入当前国内具有代表性的住宅厨房、卫生间用的七个类型排气道系统组成及相关建筑构造。

* 包括总说明、排气道选用表、排气道平面布置图、排气道系统图、排气道详图及接口部件安装节点、排气道楼层承托节点、层间连接节点、排气道出屋面节点、风帽安装节点等。

三、编制特点

* 根据住宅设计、防火及有关标准的要求，建筑节点在构造上加以改进和优化，使之更科学，排气效果更好。

* 编制方式上，根据各系列排气道的特点及安装工艺，将各系列排气道构造节点分为通用节点和特殊节点。

四、详细内容

1. 排气道系统组成

   - 住宅排气道系统主要由竖向排气干管、横向排气支管、防火及防串烟部件、屋顶风帽等部分组成。

2. 排气道系列

   - 图集提供了A、B、C、D、E、F、G七种系列的排气道，每种系列都有其特定的设计和安装要求。

3. 排气道选用表

   - 提供了厨房和卫生间排气道的选用表，包括截面尺寸、楼板预留洞口尺寸、适用层数、适用层高等详细信息。

4. 排气道安装要求

   - 排气道安装应在土建结构主体工程完毕后进行。

   - 每层楼板需预留安装排气道孔洞，并保证尺寸和位置准确。

   - 排气道应自下而上逐层安装，安装后应使用C20细石混凝土密封缝隙，并进行防水处理。

5. 排气道技术特点

   - 排气道需具备足够的流通截面，保障气流顺畅通过。

   - 系统应大风量低风压，避免向室内串气。

   - 排气道进气口处应设置防火阀，防止火灾蔓延。

6. 排气道接口部件

   - 图集详细描述了不同系列排气道的接口部件安装方法，包括防火止回阀、变导装置、防回流装置等。

7. 排气道风帽安装

   - 提供了不同系列排气道风帽的安装示意图和要求，包括无动力风帽和成品风帽。

8. 排气道平面布置图与系统图

   - 图集包含了A~F系列排气道的平面布置图，展示了排气道在建筑中的布局。

   - 提供了G系列单功能和双功能排气道的系统图，以及不同排气道系统的工作原理。

五、其他信息

* 图集电子版可通过特定链接获取。

* 图集在2023年7月1日已被23J916-1图集替代，但在此之前仍是有效的参考资料。

通过上述内容，可以清晰地了解16J916-1图集——住宅排气道㈠的主要内容和编制特点。
