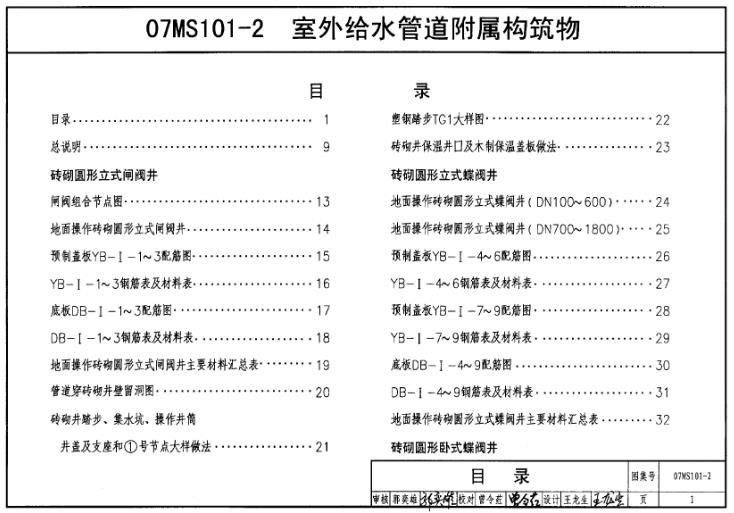

07MS101-2图集——室外给水管道附属构筑物主要包括以下内容：

一、概述

07MS101-2图集是关于室外给水管道附属构筑物的设计图集，适用于城镇、小区及工业区的室外给水管道工程。图集中包含了各种给水管道附属构筑物的设计图、安装图及主要材料汇总，为工程师、设计师和施工人员提供了实用的指导和参考。

二、主要构筑物类型

1. 砖砌圆形立式闸阀井：用于安装和控制给水管道中的闸阀。

2. 砖砌圆形立式蝶阀井：用于安装和控制给水管道中的蝶阀。

3. 砖砌圆形卧式蝶阀井：与立式蝶阀井类似，但阀门安装方式为卧式。

4. 砖砌水表井：用于安装水表以监测和记录用水情况。

5. 砖砌圆形排气阀井：用于给水管道中的排气，防止管道内积聚气体影响水流。

6. 砖砌排泥阀（湿）井：用于排放给水管道中的泥沙和杂质。

7. 钢筋混凝土矩形立式蝶阀井、钢筋混凝土矩形卧式蝶阀井、钢筋混凝土矩形水表井、钢筋混凝土矩形排气阀井等：采用钢筋混凝土结构，具有较高的结构强度和稳定性，适用于对强度要求较高的场所。

三、安装和使用要求

图集中明确指出了这些构筑物的安装和使用要求，包括适用温度、抗震设防烈度等。例如，图集适用于采暖计算温度不低于-20℃的地区，低于-20℃的地区需做保温处理；适用于抗震设防烈度为8度及8度以下的地区。此外，图集还规定了在特殊地区（如渥陷性黄土地区、永久性冻土地区、有侵蚀性地下水的地区等）使用时需执行有关规范的规定或专门研究处理。

四、图集特点

1. 详细性：图集中包含了各种给水管道附属构筑物的详细设计图和安装图，为设计和施工提供了全面的指导。

2. 实用性：图集中的构筑物设计考虑了实际使用中的各种情况，如温度、抗震等因素，具有较高的实用性。

3. 规范性：图集遵循了相关的国家标准和规范，确保了设计和施工的质量和安全。

综上所述，07MS101-2图集——室外给水管道附属构筑物包含了丰富的设计和施工内容，为城镇、小区及工业区的室外给水管道工程提供了实用的指导和参考。
