《06SG515-2 轻型屋面梯形钢屋架（剖分T型钢）》是一本由国家建筑标准设计研究院组织编制的图集，主要适用于跨度为15～30m的轻型屋面梯形钢屋架（剖分T型钢）及相应的支撑系统施工详图和檩条布置图。该图集依据《钢结构设计规范》GB50017—2003等标准编制，以下是其主要内容和特点：
材料与设计：屋架弦杆采用热轧剖分T型钢截面，腹杆采用双角钢截面。这种设计使得屋架结构轻便且具有较高的承载能力。
适用范围：图集适用于非抗震区及抗震设防烈度≤9度地区，柱距为6m、7.5m和9m（当柱距为12m时，可在中间屋架支座处设置与其相配合的托架或托梁）。屋架下弦标高不超过20m，吊车起重量≤50t的中、轻级工作制。
屋面体系：屋面为有檩体系或无檩体系，材料可以是压型钢板、夹芯板、发泡水泥复合大型屋面板等，适用于一般单层工业厂房。
结构特点：抗震设防烈度≤9度，恒载标准值≤1.1kN/m²（不包括屋架和支撑自重），可变荷载标准值≤1.1kN/m²，分为6个等级。主结构钢材为Q235，设计使用年限为50年，结构构件安全等级为二级。

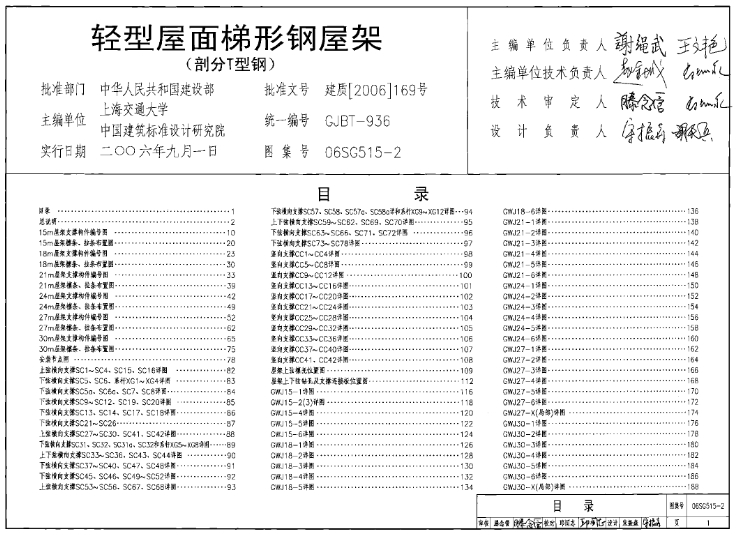

图集内容：图集主要包括总说明、支撑构件编号图、檩条、拉条、撑杆构件编号图、安装节点图、支撑和系杆详图、屋架详图等，为设计和施工提供了详细的指导和参考。
