砌体填充墙结构构造22G614-1主要包含以下内容：

一、概述

• 主编单位：由中国建筑标准设计研究院有限公司、合肥工业大学、安徽省建筑设计研究总院股份有限公司联合主编。

• 实施日期：自2022年10月1日起实施。

• 替代标准：替代了之前的12G614-1标准。

二、适用范围

• 结构类型：适用于钢筋混凝土结构房屋中的砌体填充墙与混凝土主体结构（如框架、剪力墙、框架剪力墙和部分框架剪力墙等）的拉结构造及填充墙之间的拉结构造。

• 抗震设防：适用于非抗震设计及抗震设防烈度为6~8度的地区，当用于9度时，除满足本图集的相关要求外，还应根据工程的实际情况确定是否采取进一步加强措施。

• 墙体材料：包括混凝土小型空心砌块、烧结空心砖、烧结多孔砖和蒸压加气混凝土砌块等。

三、构造要求

• 填充墙与主体结构：填充墙与周边主体结构构件的连接构造和嵌缝材料应满足传力、变形、耐久、防护和防止平面外倒塌要求。

• 拉结构造：砌体填充墙与主体结构的拉结及填充墙墙体之间的拉结，根据不同情况可采用拉结钢筋、焊接钢筋网片、圈梁、水平系梁和构造柱。

• 构造柱设置：填充墙长度超过5m或层高2倍时，墙体中部应设置构造柱，构造柱间距不宜大于4m；楼梯间和电梯间采用砌体填充墙时，应在四角设置构造柱；外墙的L形转角处、内墙和外墙交接处等位置也宜设置构造柱。

四、施工要求

• 材料要求：填充墙使用的块材应有产品合格证、产品性能检测报告和砂浆配合比试验报告。块材、水泥、钢筋等尚应有材料主要性能的进场复检检验报告。

• 砌筑要求：填充墙的砌筑应待承重主体结构检验批验收合格后进行。填充墙与承重主体结构间的空（缝）隙部位施工，应在填充墙砌筑14d后进行。

• 防潮层以下处理：应采用实心砖或预先将孔灌实的多孔砖或灌孔小型混凝土空心砌块砌筑。

• 砌筑砂浆：应按照《砌筑砂浆配合比设计规程》JGJ/T 98的要求进行试配，砂浆基本性能检验方法应符合《建筑砂浆基本性能试验方法》JGJ 70的规定。

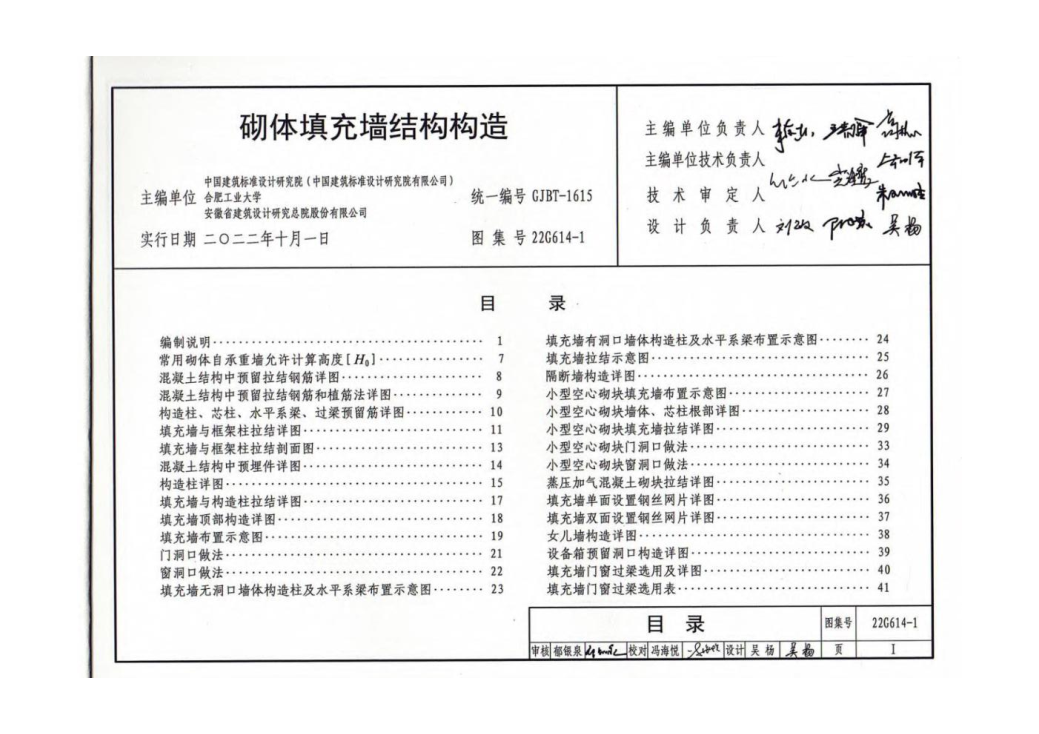

五、图集内容

• 详图与说明：图集中包含了各种构造的详图，如拉结钢筋的布置、构造柱的配筋、水平系梁的设置等，并附有详细的说明文字。

• 选用表：提供了不同构造做法的选用表，方便设计师根据工程实际情况选择合适的构造做法。

六、其他

• 科研与教学：图集也可供科研教学人员参考使用。

综上所述，砌体填充墙结构构造22G614-1是一本全面、详细的国家建筑标准设计图集，为设计人员、施工人员和科研教学人员提供了重要的参考依据。
